Microchip Technology EQCO5X31 USB Type-C™-Evaluierungsboards
Die Microchip Technology EQCO5X31 USB-Typ-C™ Evaluierungsboards sind eine Lösung zur Verlängerung der USB3-Typ-C-Kabellänge. Die Microchip Technology EQCO5X31 Platinen verwenden einen EV40G35A Typ-C-Extender, der für die Host- und Bauteilseite ausgelegt ist. Darüber hinaus verwenden die Platinen einen EV23B43A Typ-C-Repeater, der die Kopplung und Verlängerung von zwei Kabeln erleichtert. Diese Platinen eröffnen völlig neue Perspektiven für die Nutzung von USB-Verbindungen.
Das EV40G35A USB 3.2 Gen 1 Verlängerungskabel ist eine Karte, die den EQCO5X31 IC auf einem kleinen USB-Dongle integriert, der in das Host- und das Bauelementende eingesteckt werden kann. Die EV40G35A Erweiterungskarte kann bis zu 8 m bis 10 m passives USB 3.2 Typ-C-Kabel unterstützen.

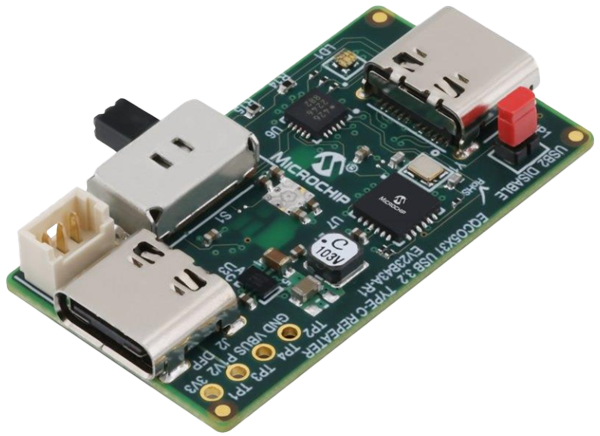

Der EV23B43A USB 3.2 Gen 1 Kabel-Repeater ist eine Karte, die den EQCO5X31 IC auf einem kleinen USB-Dongle integriert, der zum Verbinden und Wiederholen zweier Kabelsegmente verwendet werden kann. Die EV23B43A-Karte kann zwei 6 m bis 8 m lange passive USB 3.2 Typ-C-Kabelsegmente verbinden und wiederholen. Mehrere Repeater können verwendet werden, um noch größere Längen zu erreichen.
Merkmale
- USB 3.2 Typ-C-Repeater und Erweiterungskarten mit Microchip EQCO5X31
- EV40G35A — Verlängert die USB 3.2 Gen 1 Kabellänge
- EV23B43A — Dient zum Verbinden und Wiederholen von zwei USB 3.2 Gen 1-Kabelsegmenten für größere Längen
- Entzerrt, taktet neu und treibt USB 3.2 Gen 1 (5 GBit/s) in beide Richtungen an
- Unterstützt Typ-C-Reversibilität und vollen VBUS-Spannungsbereich
- Transparent für Typ-C-PD-Leistungsverhandlungen
Verwandte Produkte
Microchip Technology EQCO5X31 USB 3,2 Reclocker/Redriver
Enthält die EyeOpen ™ – und MarginLink ™ -Technologien für Leistung und Zuverlässigkeit.
EV40G35A Erweiterungsboard — Layout
EV23B43A Repeater-Board — Layout

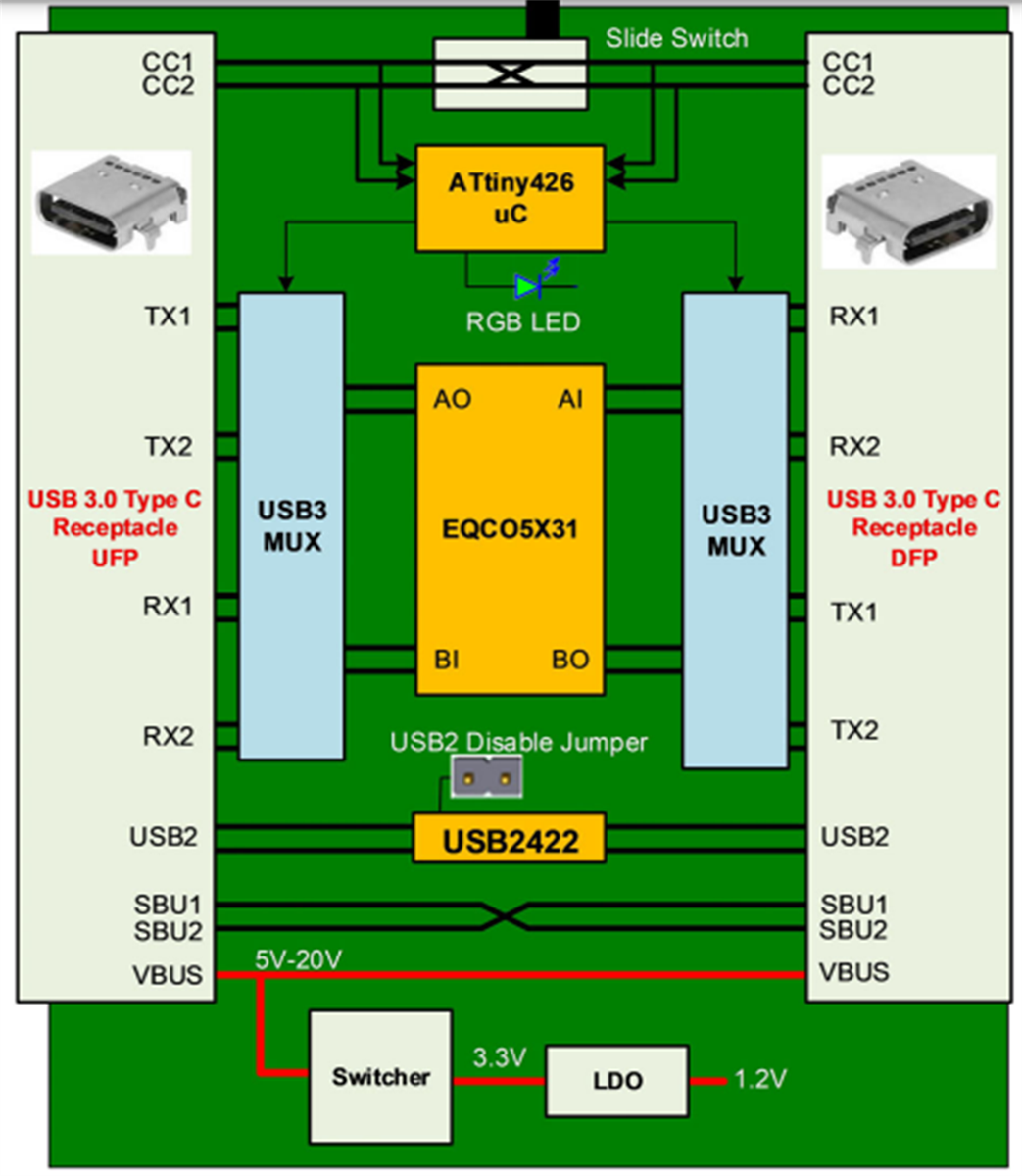

Blockdiagramm
