Microchip Technology ADM01014 Evaluierungsboard
Das Microchip Technology ADM01014 Evaluierungsboard demonstriert die Funktionen des MCP1663 Bauteils, das in der SEPIC-Topologie für Applikationen verwendet wird, die eine sehr kleine Baugröße erfordern. Der MCP1663 SEPIC-Wandler ist in einem sehr kleinen DDPAK-Gehäuse untergebracht und verfügt über eine Ausgangsspannung, die auf 3,3 V eingestellt ist. Das ADM01014 Evaluierungsboard reduziert die Produktentwicklungszeiten und benötigt den Einsatz von externen Labor-Stromversorgungen und Last.
Merkmale
- Unterspannungssperre (UVLO): 1,85 V (typisch)
- Einschaltspannung: 2,3 V (UVLO-Start)
- Eingangsspannungsbereich (VIN) nach Inbetriebnahme: 1,85 V bis 5,5 V
- Ausgangsspannung: 3,3 V
- Ausgangsstrom: 300 mA bei 3,3-V-Ausgang, 2,8-V-Eingang
- PWM-Betrieb
- Schaltfrequenz: 500 kHz
- Spitzen-Eingangsstrombegrenzung: 1,8 A
- Interne Kompensation
- Sanftanlauf
- Übertemperaturschutz (falls die Temperatur mit einer Hysterese von 15 °C über +150 °C ansteigt)
- Kleine Gehäusegröße: 13 mm x 9,5 mm (DDPAK)

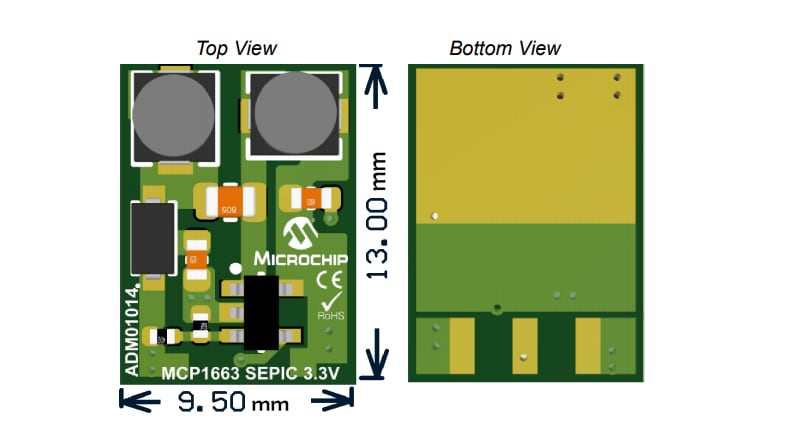

Layout
