Microchip Technology HV56020/22 Evaluierungsboard (ADM00924)
Das Microchip Technology HV56020/22 Evaluierungs Board (ADM00924) ist eine Demonstrations- und Entwicklungsplattform für die beiden Hochspannungs-Operationsverstärker HV56020 und HV56022. Der HV56020 und der HV56022 sind Treiberlösungen für haptische Anwendungen. Der HV56020 ist ein Multi-Chip-Modul (MCM), das Operationsverstärker, einen DC-DC-Wandler und einen Leistungs-MOSFET integriert. Die Operationsverstärker sind für die Ansteuerung haptischer Piezoaktoren bei 225 V mit einem minimalen Quellen-/Senkenstrom von 40 mA ausgelegt. Der DC/DC-Controller, der Leistungs-MOSFET und ein externer Transformator erzeugen die Versorgungsspannung in einer nicht isolierten Flyback-Konfiguration. Der HV56022 besteht aus zwei Hochspannungs-Operationsverstärkern mit einem Mindestspitzenstrom von 40 A und einer maximalen Spannungssteuerung von 225 V. Das Gerät ist für den Einsatz zusammen mit dem HV56020 vorgesehen, um die Anzahl der Kanäle zu erhöhen.
Das Microchip Technology HV56020/22 Evaluierungsboard enthält sowohl den HV56020 als auch den HV56022 zusammen mit einem 32-Bit-Mikrocontroller (MCU), dualen 12-Bit-Digital-Analog-Wandlern (DACs), einem BLUETOOTH®-Modul und Power-Management-ICs. Das Evaluation Board wird an einen freien USB-Anschluss eines Microsoft Windows-basierten PCs angeschlossen. Über eine einfach zu bedienende grafische Benutzeroberfläche (GUI) kann der Benutzer Daten über USB einspeisen, entweder in Form von Live- oder gespeicherten Dateien, wobei die Dateitypen .csv und .wav unterstützt werden. Das Evaluierungsboard kann mit einer Android™-App über Bluetooth Daten an ein Smartphone übertragen.
Merkmale
- Referenzdesign für 4-Kanal-Haptiktreiber
- 4 Hochspannungsausgänge
- 225 V maximale Betriebsspannung
- Einzelne 2,7 V bis 5,5 V Spannungsversorgung
- Unterstützt den Betrieb mit einem Li-Ion-Akku
- Batterieladeschaltung
- Windows-basierte grafische Benutzeroberfläche
- Android-App
- Bluetooth-Kommunikation
- Unterstützung für Live- oder gespeicherte Wellenformdaten
- Unterstützt die Dateiformate .csv und .wav
- Anschluss für 3 kapazitive Touch-Tasten
- Vier Hochspannungs-Operationsverstärker
- 4 Mbit SPI serieller Flash-Speicher
- Hauptkomponenten
- HV56020 Dualer Hochspannungs-Op-Verstärker mit Aufwärtswandler und Leistungs-MOSFET
- HV56022 Dualer Hochspannungs-Op-Verstärker
- SAM D21 32-bit{sp}Arm® Cortex®-M0+ MCU
- MCP48FEB22 12-Bit-Dual-Digital-Analog-Wandler mit SPI-Schnittstelle
- RN4871 Bluetooth Niedrigenergie-Modul
- MCP73830 Einzelzellen-Li-Ion-Lademanagement-Controller
- SST25PF040C 4 Mbit SPI Serieller Flash
- MCP1812 300 mA Ultra-Low-IQ-LDO-Linear-Regler
- MIC94325 500 mA LDO mit Niederfrequenz-Ripple-Dämpfung
Erforderliche Ausrüstung
- Ein einzelliger Li-Ion-Akku; 500 mAh oder mehr
- Ein Personal Computer mit Microsoft Windows 10 oder höher
- Andriod-basiertes Smartphone oder Tablet, das BLE unterstützt
- Ein Oszilloskop zur Beobachtung der Wellenformen und zur Messung der elektrischen Parameter
- 0,22 pF haptische Lasten oder gleichwertige Kapazitätslasten

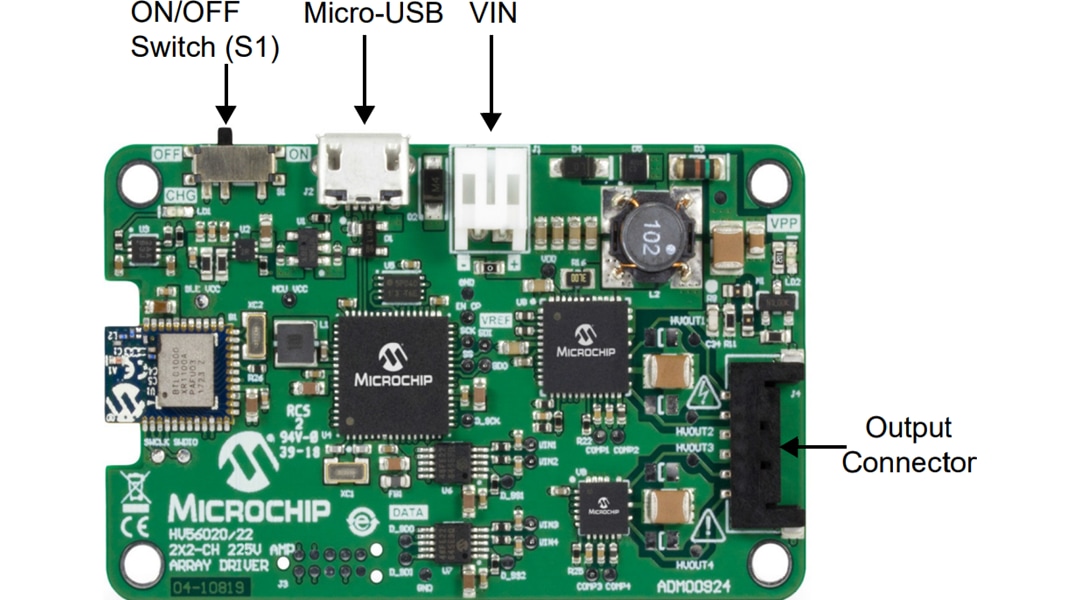

Board-Layout

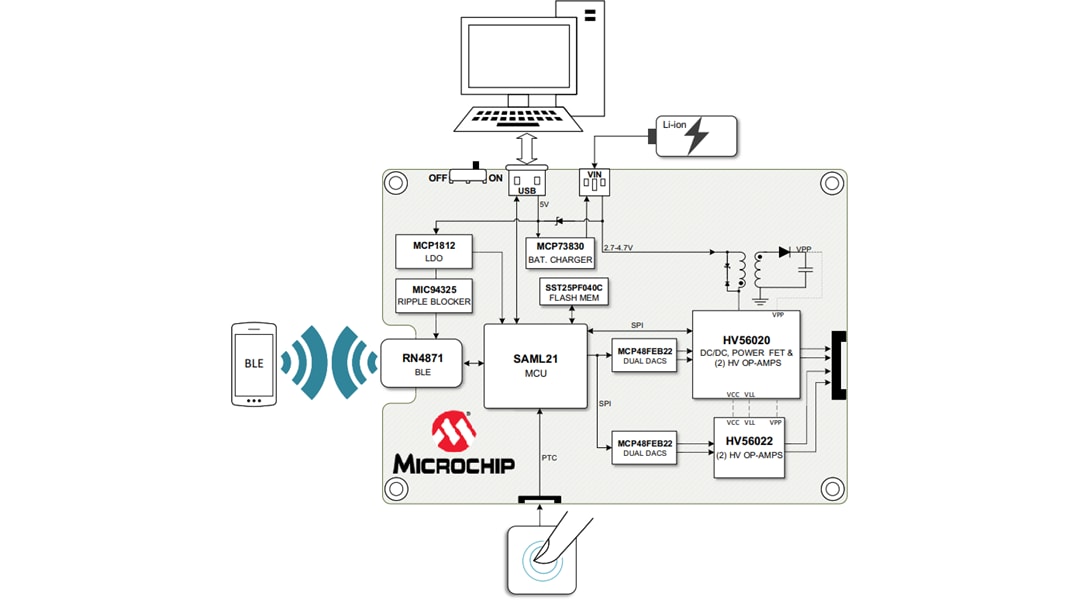

Blockdiagramm
