Microchip Technology 4K/16K I2C serielle EERAMs

Die 4K/16K seriellen EERAMs mit I2C von Microchip verfügen über 4/16 KBit SRAM mit EEPROM-Backup. Die 4K/16K EERAMs sind als 512 x 8-Bit- oder 2048 x 8-Bit-Speicher organisiert, unter Verwendung der seriellen I2C-Schnittstelle. Die EEPROM-Zellen bieten eine hochleistungsfähige, nichtflüchtige Speicherung von Daten, während das Gerät unbegrenzte Lese- und Schreibzyklen zum SRAM ermöglicht. Bei einem Stromausfall werden mit einem externen Kondensator die SRAM-Daten automatisch an das EEPROM übertragen. Entweder mit dem Hardwarespeicher-Pin oder der Software-Steuerung können die Daten manuell übertragen werden. Die EEPROM-Daten werden beim Einschalten oder mit der Software-Steuerung automatisch zum SRAM zurückgerufen. Die 4K/16K seriellen EERAMs mit I2C sind in 8-poligen SOIC-, PDIP- und TSSOP-Gehäusen erhältlich.

The Microchip Technology 4K/16K I²C Serial EERAMs are available in 8-lead SOIC, PDIP, and TSSOP packages.

Merkmale

4Kbit/16Kbit SRAM with EEPROM backup:
- Internally organized as 512 x 8bits (47 x 04) or 2048 x 8bits (47 x 16)
- Automatic Store to EEPROM array upon power-down (using optional external capacitor)
- Automatic Recall to SRAM array upon power-up

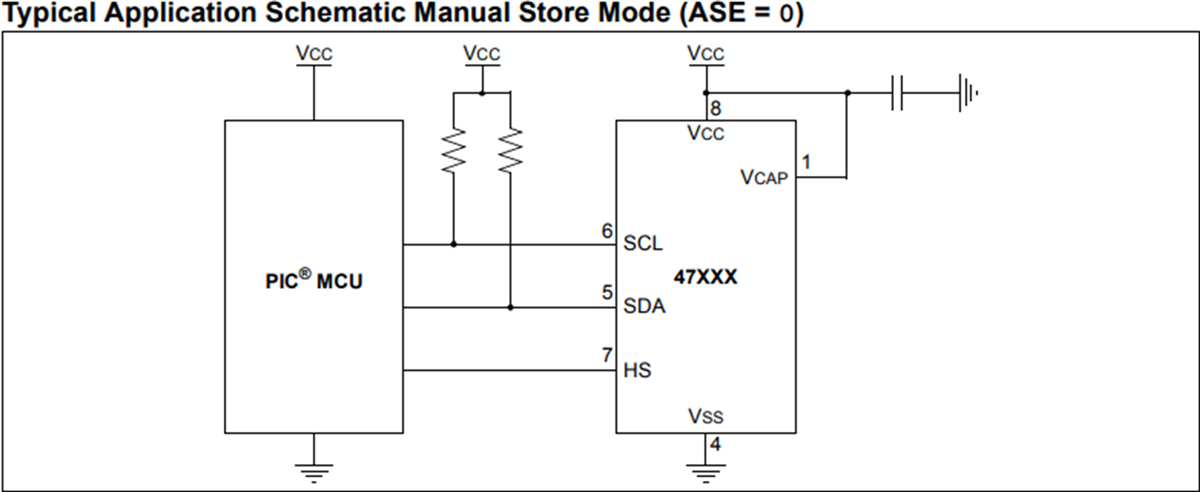

- Hardware Store pin for manual Store operations
- Software commands for initiating Store and Recall operations
- Store time 8ms maximum (47 x 04) or 25ms maximum (47 x 16)
Nonvolatile external event detect flag
High reliability:
- Infinite read and write cycles to SRAM
- More than one million Store cycles to EEPROM
- Data retention: >200 years
- ESD protection: >4,000V

High-speed I²C interface:
- Industry-standard 100kHz, 400kHz and 1MHz
- Zero cycle delay reads and writes
- Schmitt Trigger inputs for noise suppression
- Cascadable up to four devices
Write protection:
- Software write protection from 1/64 of SRAM array to whole array
Low-power CMOS technology:
- 200μA active current typical
- 40μA standby current (maximum)
8-lead PDIP, SOIC, and TSSOP packages
Available temperature ranges:
- Industrial (I): -40°C to +85°C
- Automotive (E): -40°C to +125°C
