Microchip Technology 24CS64 64Kbits 3,4 MHz I2C serielle EEPROMs
Die seriellen 64 Kbits 3,4 MHz I2C-EEPROMs 24CS64 von Microchip Technology nutzen eine serielle I2C-Schnittstelle (Zweidraht) mit einer Hochgeschwindigkeitsmodus-Funktion von 3,4 MHz. Der Gerät ist als 8,192 Bytes mit jeweils 8 Bits (8-Kbyte) organisiert und ist für den Einsatz in Verbraucher-,industriellen und Fahrzeuganwendungen optimiert, wo zuverlässige und vertrauenswürdige nichtflüchtiger Speicher unerlässlich sind. Der 24CS64 ermöglicht bis zu acht Bauteilen einen gemeinsamen I2C-Bus (Zweidraht) zu nutzen und kann über einen großen Spannungsbereich (1,7 V bis 5,5 V) arbeiten.
Der 24CS64 verfügt über ein 512-Bit Sicherheitsregister, das von den 64-Kbit Speicher Array getrennt ist. Die erste Hälfte des Sicherheitsregisters ist schreibgeschützt und enthält in den ersten 16 Bytes eine werkseitig programmierte, weltweit eindeutige 128-Bit-Seriennummer. Die 128-Bit-Seriennummer ist innerhalb der gesamten CS- Baureihe von seriellen EEPROM-Produkten einzigartig. Dadurch entfällt der zeitaufwändige Schritt der Durchführung und Sicherstellung der Produktserialisierung in einer Fertigungslinie. Die 128-Bit schreibgeschützte Seriennummer wird von einem zusätzlichen 256-Bit (32 Byte) benutzerprogrammierbaren EEPROM gefolgt. Der vom Benutzer programmierbare Teil des Sicherheitsregisters kann zu einem späteren Zeitpunkt mittels einer Softwaresequenz dauerhaft schreibgeschützt werden.
Das Gerät enthält außerdem eine Bauform, mit dem das Schreibschutzverhalten für einen herkömmlichen Hardware- Schreibschutz oder einen erweiterten Software -Schreibschutz konfiguriert werden kann. Diese Funktion ermöglicht es dem Nutzer, eine beliebige der acht unabhängigen 8-Kbit-Zonen zu schützen. Sobald die gewünschte Konfiguration eingestellt ist, kann das Konfigurationsregister dauerhaft gesperrt werden, wodurch weitere Änderungen am Gerätebetrieb verhindert werden.
Zur Erhöhung der Zuverlässigkeit nutzt das 24CS64 ein integriertes Fehlerbehebung (ECC). Dieses Schema kann bis zu ein falsch gelesenes Bit innerhalb eines Vier-Byte-Auslesens korrigieren. Darüber hinaus enthält die Bauform einen schreibgeschützte Fehlerbehebungs-Verriegelung (ECS), die beim Aufruf von ECC gesetzt wird.
Der 24CS64 von Microchip Technology unterstützt den I2C-Hersteller-Identifizierungs(ID)-Befehl, der einen eindeutigen Wert für den 24CS64 zurückgibt und so eine einfache Identifizierung innerhalb der Applikation ermöglicht.
Merkmale
- 64-Kbit EEPROM
- Intern organisiert als ein 8,192 x 8-Bit-Block
- Byte- oder Seitenschreibvorgänge von bis zu 32 Byte
- Byte- oder sequentielles Lesen innerhalb eines Blocks
- Selbstgesteuerter Schreibzyklus (maximal 5 ms)
- Abwärtskompatibel mit den seriellen EEPROMs 24LC64/24AA64/24FC64 und AT24C64D
- Hochgeschwindigkeits-I2C-Schnittstelle
- Hochgeschwindigkeitsmodus-Unterstützung für 3,4 MHz
- Industriestandard (1 MHz, 400 kHz und 100 kHz)
- Ausgangsabfallregelung zur Vermeidung von Ground Bounce
- Schmitt-Trigger-Eingänge für Rauschunterdrückung
- Unterstützung für I2C-Herstelleridentifizierungsfunktion
- Vielseitige Datenschutzoptionen:
- Hardware -Schreibschutz-Pin (WP) für Array Datensicherungsschutz
- Verbesserter Software-Schreibschutz über das Konfigurationsregister
- Betriebsspannungsbereich: 1,7 V bis 5,5 V
- Stromsparende CMOS-Technologie
- Schreibstrom bei 5,5 V: 3,0 mA (max.)
- Lese-Wert bei 5,5 V: 1,0 mA (max.)
- Standby-Strom bei 5,5 V (I-Temp.): 1 µA
- Integrierte Fehlerbehebungscode(ECC)-Logikschaltung mit Fehlerbehebungsstatus(ECS)-Verriegelung über das Konfigurationsregister
- Sicherheitsregister
- Vorprogrammierte 128-Bit-Seriennummer
- Benutzerprogrammierbare, sperrbare ID-Seite mit 32 Byte
- Hochzuverlässig
- Mehr als 1 Million Lösch-/Schreib-Zyklen
- Integrierte ECC-Logikschaltung für erhöhte Zuverlässigkeit
- >200 Jahre Datenhaltung
- >4.000 V ESD-Schutz
- RoHS-konform
- Temperaturbereiche
- Industrie (I): -40 °C bis +85 °C
- Erweitert (E): -40 °C bis +125 °C)
- AEC-Q100 qualifiziert für Fahrzeuganwendungen
- Gehäuse
- 8-lead MSOP
- 8-lead PDIP
- 8-lead SOIC
- 8-lead SOIJ
- 5-lead SOT-23
- 8-lead TSSOP
- 8-lead UDFN
- 8-lead benetzbare Flanke VDFN
Applikationen
- Verbraucher
- Industrie
- Automotive

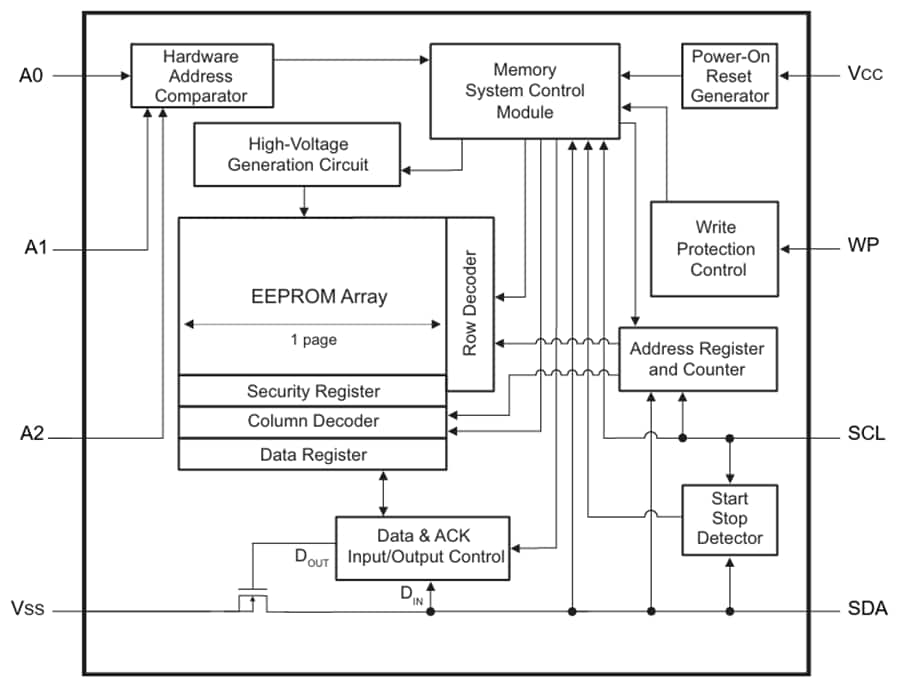

Blockdiagramm
