Littelfuse SM15KPA-HRA und SM30KPA-HRA Hochzuverlässige Dioden

Die hochzuverlässigen TVS-Dioden (Transient Voltage Suppressor) SM15KPA-HRA und SM30KPA-HRA von Littelfuse schützen I/O-Schnittstellen, VCC-Bus und andere anfällige Schaltungen in Avionik-, Luftfahrt- und eVTOL-Applikationen (electric Vertical Take-Off and Landing). Diese Dioden sind speziell für den Einsatz in empfindlichen elektronischen Ausrüstungen konzipiert, um vor Spannungstransienten zu schützen, die durch Blitzeinschläge und andere Transientenspannungsereignisse verursacht werden. Beide Baureihen schützen Datenleitungen vor schnellen transienten elektrischen Störgrößen (EFT) gemäß IEC 61000-4-4 und elektrostatischer Entladung (ESD) gemäß IEC 61000-4-2 bis zu 30 kV (Luft und Kontakt). Die SM15KPA-HRA und SM30KPA-HRA TVS-Dioden von Littelfuse bieten eine schnelle Anschwingzeit von <1 ps="" und="" sind="" in="" einem="" flachgehäuse="" für="" die="" oberflächenmontage="" untergebracht,="" das="" den="" boardplatz="" optimiert.="">

Merkmale

  • Gehäuse mit niedrigem Profil
  • Für oberflächenmontierbare Applikationen zur Optimierung der Boardfläche
  • Geringer inkrementeller Stoßwiderstand
  • Hervorragende Klemmfähigkeit
  • Typischer Ausfallmodus ist ein Kurzschluss durch eine übermäßig hohe Spannung oder Stromstärke
  • Entspricht der Feuchteempfindlichkeit (MSL) 1 gemäß J-STD-020, LF, maximaler Spitzenwert von +245 °C
  • Matt verzinnt, bleifrei
  • Halogenfrei und RoHs-konform
  • Bleifrei E3 bedeutet, dass die 2. Ebenenverbindung bleifrei ist und das Material des Klemmenanschlusses aus Zinn (Sn) besteht (IPC/JEDEC J-STD609A.01).

Applikationen

  • Avionics
  • Luftfahrt
  • eVTOL

Technische Daten

  • Spitzenimpulsleistung bei einer 10/1000-µs-Wellenform
    • SM15KPA-HRA: 15 kW, Wiederholungsrate (Tastverhältnis): 0,01 %
    • SM30KPA-HRA: 30 kW, Wiederholungsrate (Tastverhältnis): 0,01 %
  • Der Whisker-Test wird basierend auf JEDEC JESD201A gemäß Tabelle 4a und 4c durchgeführt.
  • ESD-Schutz der Datenleitungen gemäß IEC 61000-4-2, 30 kV (Luft), 30 kV (Kontakt)
  • EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4
  • Typische IR
    • SM15KPA-HRA: <2 μa="" bei="">BR-Minimum >33,5 V
    • SM30KPA-HRA: <2 μa="" bei="">BR-Minimum >66,7 V
  • <1 ps="" typische="" anschwingzeit="" von="" 0="" v="" bis="">VBR-Minimum
  • Hohe Temperatur für Reflow-Löten garantiert: +245°C/10 s
  • VBR bei TJ = VBR bei 25 °C x (1+αT x (TJ-25)) (αT: Temperaturkoeffizient, typischer Wert ist 0,1 %)

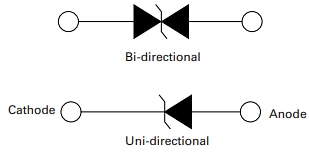

Funktionsdiagramm

Applikations-Schaltungsdiagramm - Littelfuse SM15KPA-HRA und SM30KPA-HRA Hochzuverlässige Dioden

Datenblätter

Veröffentlichungsdatum: 2026-01-09 | Aktualisiert: 2026-01-15
