Littelfuse Q6035NAH5 35-A-Alternistor-TRIAC
Der Littelfuse Q6035NAH5 35-A-Alternistor-TRIAC ist ein bidirektionaler Solid-State-Schalter, der in Quadranten I und III betrieben wird, die von der AC-Leitung ausgelöst werden. Dieser TRIAC hat eine Spannungsbelastbarkeit bis zu 600 V und ein Ableitvermögen bis zu 350 A bei einem Halbzyklus von 60 Hz. Darüber hinaus verfügt der Q6035NAH5 TRIAC über ein L-Gehäuse mit einer Nennisolierung von 2500 VRMS, glaspassivierte Verbindungen, eine durchschnittliche Gate-Verlustleistung von 0,5 W und einen Einschaltstrom von 35 A RMS (volle Sinuswelle).
Die intern isolierten Gehäuse des Q6035NAH5 TRIAC vereinfachen die Wärmeableitung mit einer hohen Isolationsspannung. Dieser TRIAC ist RoHS-konform, AEC-Q101-qualifiziert und erfüllt die ANSI/J-STD-002-, Kategorie 3- und Test A-Standards. Der Q6035NAH5 TRIAC wird in Applikationen mit extrem induktiven Lasten verwendet, die eine hohe Kommutierungsleistung erfordern. Zu den typischen Applikationen gehören AC-Solid-State-Schalter, industrielle Elektrowerkzeuge, Weißware, Trainingsgeräte, Motordrehzahlsteuerung und gewerbliche Geräte.
Merkmale
- 600 V Spannungskapazität
- Ableitvermögen bis zu 350 A bei einem Halbzyklus von 60 Hz
- L-Gehäuse-Nennisolierung: 2500 VRMS
- Glaspassivierte Sperrschichten
- Durchschnittliche Gate-Verlustleistung: 0,5 W
- 35 ARMS -Durchlassstrom (vollständige Sinuswelle)
- Sperrschicht-Betriebstemperaturbereich: -25 °C bis +125 °C
- RoHS-konform
- AEC-Q101-qualifiziert
- Erfüllt die ANSI/J-STD-002-, Kategorie 3- und Test A-Standards
Applikationen
- AC-Halbleiterschalter
- Industrielle Elektrowerkzeuge
- Fitnessgeräte
- Weißware
- Gewerblich genutzte Geräte
- Motordrehzahl
- Steuerung der Temperaturmodulation
- Beleuchtungssteuerungen
- Statische Schaltrelais

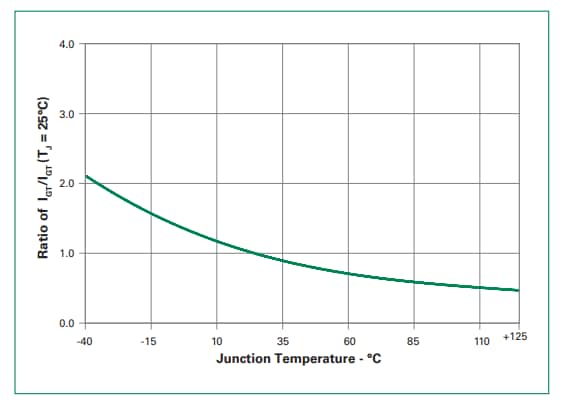

Normalisierter DC-Gate-Trigger Strom für alle Quadranten gegenüber der Sperrschichttemperatur
