Liquid Instruments Moku:Go Engineering-Labor-Lösungen
Die Engineering-Labor-Lösungen von Liquid Instruments Moku:Go sind komplette Engineering-Labor-Lösungen für Benutzer, um alles von Schaltungen bis hin zu älteren Designs zu lernen. Das Moku:Go von 9,45 Zoll x 1,47 Zoll ist für Reisen ausgelegt und verfügt über elf Instrumente und optionale programmierbare Netzteile. Das Bauteil beseitigt die Notwendigkeit für sperrige Benchtop-Instrumente und ermöglicht Benutzern, sich schnell Wissen anzueignen. Die Hardware-Funktionen umfassen einen WLAN-Hotspot, hochwertige integrierte Steckverbinder mit verbessertem elektrischem Schutz, USB-C™ für Daten und sechsfarbige Optionen. Eine intuitive Benutzeroberfläche (UI) für Windows und Mac bietet eine integrierte API-Unterstützung für Python und MATLAB. Zu den Hardware-Komponenten gehören integrierte BNC-Steckverbinder, integrierte Bananenbuchsen-Steckverbinder für programmierbare Netzteile, eine griffige, gummierte Basis, um Rutschen zu verhindern, sowie ein robuster elektrischer Schutz zur Gewährleistung der Sicherheit.
Offering optional programmable power supplies and a full suite of software-defined test instruments, from an Oscilloscope to a PID Controller, Moku:Go provides the right tools for user applications. Choose from three hardware models and two instrument bundles: the Base Bundle (includes 6 core instruments) and the Full-suite Bundle (includes all 14 instruments).
The easy-to-use GUI for Windows, macOS, and iPadOS helps simplify design, debugging, and data collection. Tackle more advanced applications with the ability to implement custom FPGA code and API support. Hardware features include a Wi-Fi Hotspot, high-quality integrated connectors with enhanced electrical protection, and USB-C™ for data. Hardware components include BNC connectors, banana jack connectors for programmable power supplies, and a high-grip rubberized base to prevent slippage.
Merkmale
- 11 x Instrumente in einem Gerät
- 125-MSa/s-Arbiträr-Frequenzgeber
- 2-Kanal-Datenlogger
- 20-MHz-Frequenzverhalten-Analysator
- Protokollanalysator (I2C/SPI/UART)
- 30-MHz-Oszilloskop/-Voltmeter
- PID-Controller mit mehreren Ein-/Ausgängen
- 30-MHz-Echtzeit-Spektrumanalysator
- 20-MHz-Arbiträr-Frequenzgeber
- Lock-in-Verstärker
- Digitale Filterbox
- FIR-Filter-Builder
- Mitgeliefertes Zubehör
- 2 x Oszilloskop-Sonden
- DIO-Verkabelung
- Stromadapter
- USB-C™- und Ethernet-Kabel (je nach Modell)
- Netzteilkabel (je nach Modell)
- 3 Modelle verfügbar
- M0-Modell
- 2 x analoge Eingänge, 2 x analoge Ausgänge und 16 x DIO
- USB-C™, WLAN, Software und APIs
- M1-Modell
- Alle Funktionen des M0-Modells
- Programmierbare Zwei-Kanal-Stromversorgung
- M2-Modell
- Alle Funktionen des M0-Modells
- Ethernet
- Programmierbare Vier-Kanal-Stromversorgung
- M0-Modell
- 6 Standardfarben oder kundenspezifische Farbupgrades sind verfügbar
Applikationen
- 125-MSa/s-Arbiträr-Frequenzgeber
- Zufallsmuster-Generierung
- Simulation der Systemreaktion
- Additive Herstellung
- Simulation der Instrumenten-Reaktionsfunktion
- 2-Kanal-Datenlogger
- Temperaturüberwachung
- Vibrationsanalyse
- Umweltüberwachung
- Weitere Sensordatenaufzeichnung
- 20-Hz-Frequenzverhalten-Analysator
- Impedanzmessung
- Kapazitäts-/Induktivitätsmessung
- Stabilitätsanalyse
- Netzteilanalyse
- EMI-Filter-Charakterisierung
- Protokollanalysator (I2C/SPI/UART)
- Signalsimulation
- Digitales Schaltungsdesign
- Digitale Kommunikationsdiagnose
- Taktquelle
- 30-MHz-Oszilloskop/-Voltmeter
- Signalüberwachung und -analyse
- Schaltungsdesign und Charakterisierung
- Fotodetektor-Ausrichtung
- Automatisierte Systemtests
- Systemtest und Debug
- PID-Controller mit mehreren Ein-/Ausgängen
- Feedback- und Steuerungssystem-Design
- Laser-Frequenzstabilisierung
- Temperaturregulierung
- Abtastköpfe/Abtaststufen-Positionierung
- Druck-, Kraft-, Durchfluss- und andere Steuerungen
- 30-MHz-Echtzeit-Spektrumanalysator
- Frequenzebene-Analyse
- Charakterisierung der Systemreaktion
- Rauschmessung
- Falsche Signalerkennung
- 20-MHz-Arbiträr-Frequenzgeber
- Signalsimulation
- Schaltungsdesign und Charakterisierung
- Systemsynchronisierung
- Taktquelle
- Operationsverstärker-Charakterisierung
- 20-MHz-Lock-in-Verstärker
- Laser-Frequenzstabilisierung
- HF-Demodulation
- Analoges Funkgerät
- Digitale Filterbox
- Simulation der Impulsreaktion
- DSP-Systemdesign
- Rauschfilterung
- Signalverstärkung
- FIR-Filter-Builder
- Systemdesign
- Steuerung mit geschlossenem Regelkreis
- Rauschfilterung
- Signalverstärkung
Technische Daten
- Programmierbare Netzteile
- 2-Kanal-Option
- ±5 V bei 150 mA
- 0 bis 16 V bei 150 mA
- 4-Kanal-Option
- ±5 V bei 150 mA
- 0 bis 16 V bei 150 mA
- Dual 0,6 V bis 5 V bei 1 A
- 2-Kanal-Option
- Analoge Eingänge
- 2 x 12-Bit-Eingangskanäle mit 125 MSa/s
- 30 MHz analoge Bandbreite
- AC- oder DC-Kopplung mit 1 MΩ Impedanz
- Eingangsbereich von bis zu ±25 V
- Analogausgänge
- 2 x 12-Bit-Ausgangskanäle mit 125 MSa/s
- 20 MHz analoge Bandbreite
- Maximaler Ausgangsbereich: ±5 V
- Digitale I/O
- 16-Kanal-DIO bei 62,5 MSa/s
- Unterstützt einen Logikpegel von 3,3 V (5-V-tolerant)
- Programmierumgebung
- API-Unterstützung für Python und MATLAB
- Windows oder macOS
- MathWorks Live Scripting

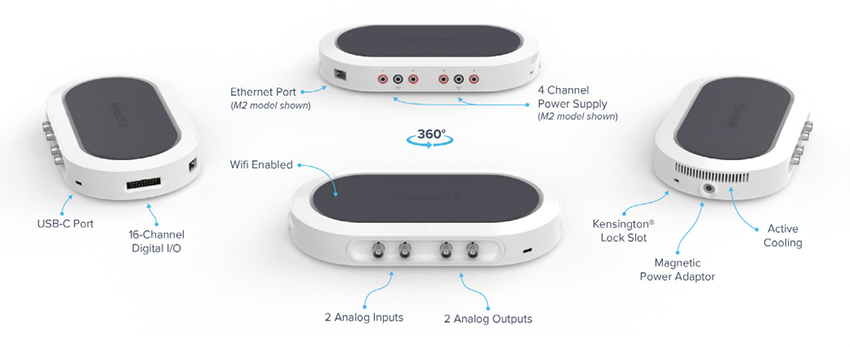

Diagramm
Applikationshinweise
- Bit-Erhöhung durch Überabtastung – eine Technik zur Erhöhung der effektiven Anzahl von Bits für die digitale Signalverarbeitung
- Moku:Go Arbiträr-Frequenzgeber – nutzt MATLAB, um modulierte Arbiträr-Wellenformen zu erzeugen
- Moku:Go I-V-Kurven-Tracing – Laborexperiment, Vorwärtsvorspannungs-Verhalten der Diode
- Moku:Go PID-Regler-Labor – Laborexperiment, PID-Tuning mit der Ziegler-Nichols-Methode
- Moku:Go Spektrumanalysator – Laborstudie über Amplituden-modulierte Signale
- Moku Hardware- und Remote-Labore – Fernunterricht und Präsenzlabore mit Moku Hardware und MATLAB LiveScripts
- Übersicht über Butterworth-Filter-Labor – Moku:Go im Laborexperiment für Studierende
- Abtasttheorem – Aliasing- und Anti-Aliasing-Maßnahmen auf Bauteilen von Moku
