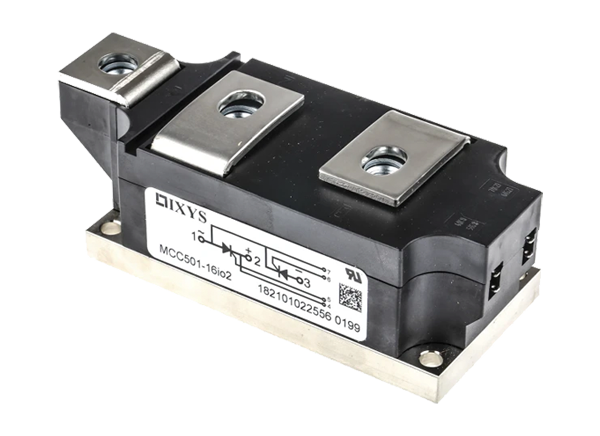

IXYS Mxx501 Dual-Thyristormodule
IXYS Mxx501 Dual-Thyristormodule nutzen die vollständige Druckkontakt-Bauweise für maximale Zuverlässigkeit und Leistungsfähigkeit bei Nennstrom. Diese Baureihe bietet eine periodische Spitzenspannung im Aus-Zustand (VDRM) und eine periodische Spitzensperrspannung (VRRM) von 1.200 V bis 1.800 V. Weitere Funktionen umfassen einen Betriebstemperaturbereich von -40 °C bis +125 °C, einen maximalen durchschnittlichen Durchlassstrom von 503 A (TC = 85 °C) und einen RMS-Durchlassnennstrom von 1.195 A (TC = 55 °C).
Die Mxx501 Dual-Thyristormodule von IXYS sind zur Erfüllung der Industriestandard-Spezifikationen ausgelegt, wodurch sie sich hervorragend für eine große Auswahl von Applikationen eignen.
Merkmale
- Vollständige Druckkontakt-Bauweise
- Bietet maximale Zuverlässigkeit und Leistung bei Nennstrom
- Gemäß Industriestandard-Ausführungen ausgelegt
Technische Daten
- Periodische Spitzenspannung im Aus-Zustand und periodische Spitzensperrspannung von 1.200 V bis 1.800 V
- Nicht-periodische Spitzenspannung im Aus-Zustand und nicht-periodische Spitzensperrspannung von 1.300 V bis 1.900 V
- Betriebstemperaturbereich: -40 °C bis +125 °C
- Maximaler durchschnittlicher Durchlassstrom von 503 A, TC = +85 °C
- Maximaler durchschnittlicher Durchlassstrom von 347 A, TC = +100 °C
- RMS-Durchlassnennstrom von 1.195 A, TC = +55 °C
- DC-Durchlassnennstrom von 985 A, TC = +55 °C
Verwandte Produkte
IXYS Einzel- und Dual-Thyristormodule
Einzel- oder Dual-Thyristormodule mit einer periodischen Spitzensperrspannung von 800 V bis 2.200 V und DCB-Technologie.

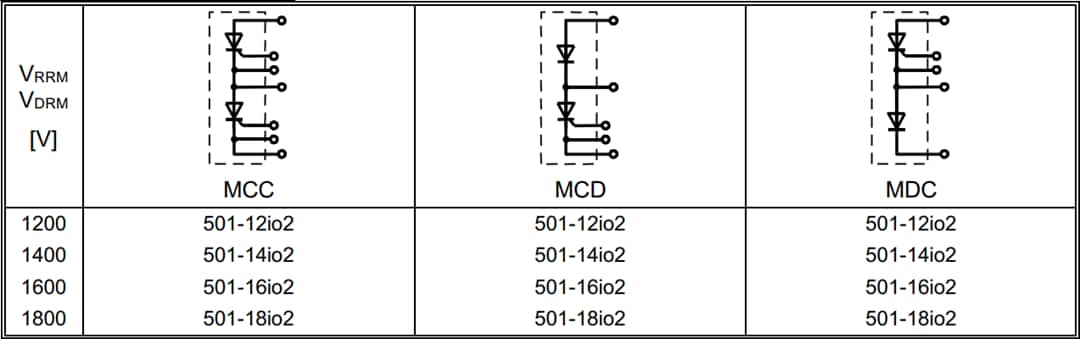

Interner Schaltplan und Spannung

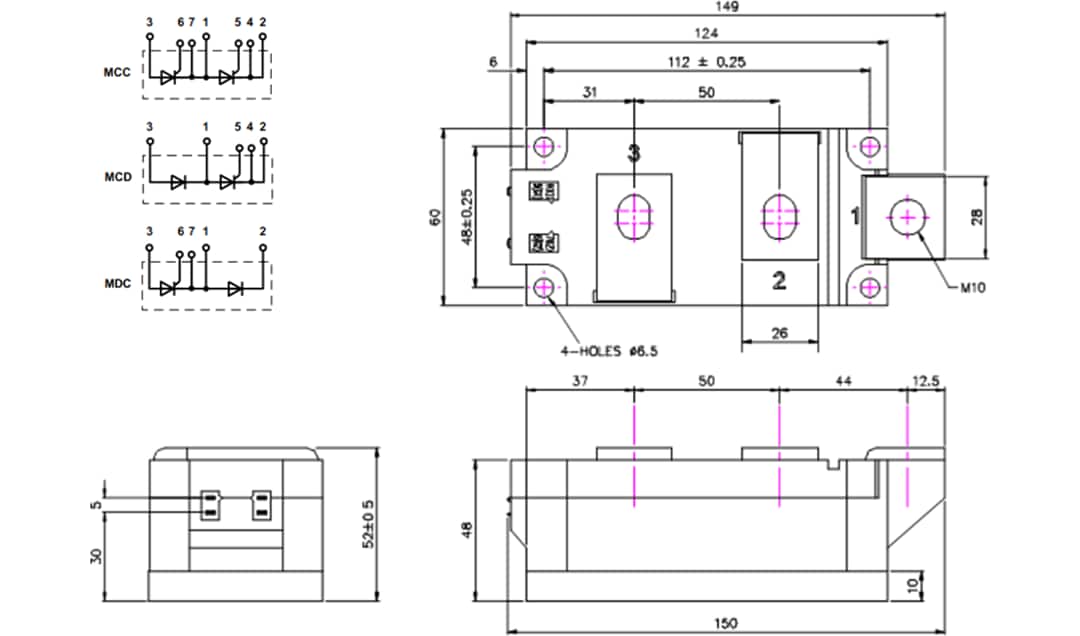

Gehäuseabmessungen
Veröffentlichungsdatum: 2021-06-10
| Aktualisiert: 2022-03-11
