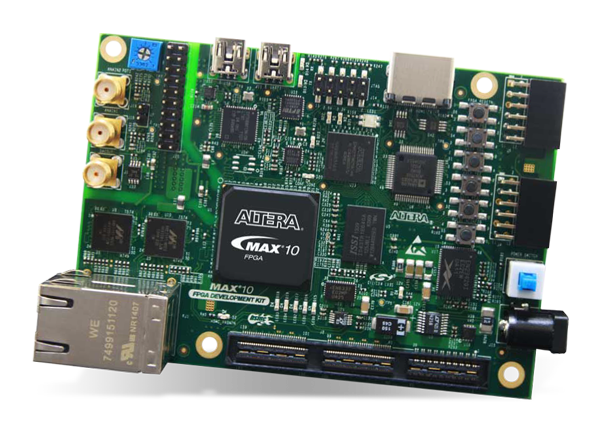

Intel DK-DEV-10M50A MAX 10 FPGA-Development Board

Das Intel DK-DEV-10M50A MAX 10 FPGA-Development Board wird zur Evaluierung des Betriebsverhaltens und der Funktionen des Intel MAX 10 Bauteils verwendet. Das Board kann mit dem Embedded-USB-Blaster II oder mit einer optionalen JTAG-10-Pin-Stiftleiste programmiert werden.

Das Netzteil des DK-DEV-10M50A verfügt über DC/DC-Wandler von Enpirion. Schnittstellen umfassen zwei Gigabit-Ethernet-Anschlüsse, Mini-USB 2.0 UART, HDMI, eine Universal-Hochgeschwindigkeits-Mezzanine-Karte (HSMC) und zwei Digilent Pmod-kompatible 12-Pin-Steckverbinder.

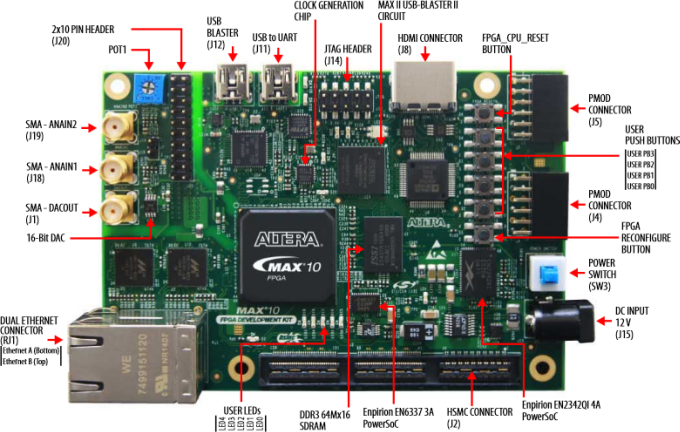

Merkmale

MAX 10 FPGA (10M50D, duale Versorgung, F484-Gehäuse)
Enpirion® EN2342QI Synchroner 4-A-PowerSoC-Spannungsmodus-Abwärtswandler mit integrierter Induktivität von Enpirion
EN6337QI 3-A-PowerSoc-DC/DC-Abwärtswandler mit hohem Wirkungsgrad und integrierter Induktivität
Enpirion EP5358xUI 600-mA-PowerSoC-DC/DC-Abwärtswandler mit integrierter Induktivität
MAX II CPLD - EPM1270M256C4N (On-Board-USB-Blaster™ II)
Programmierung und Konfiguration:
- Integrierter USB-Blaster II (JTAG)
- Optionaler JTAG direkt über 10-Pin-Stiftleiste

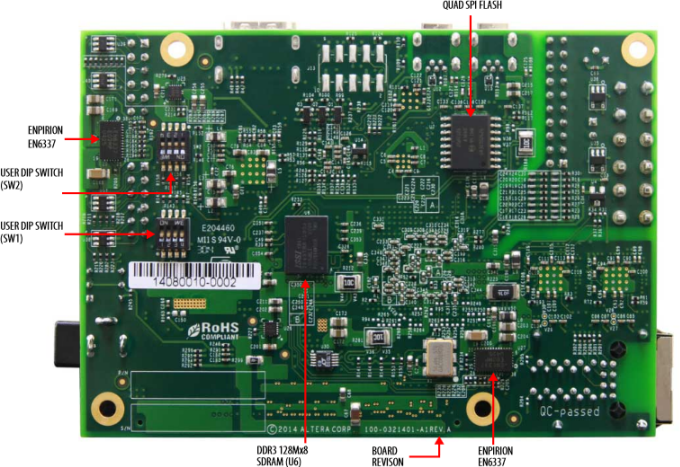

Speichergeräte:
- 64-Mx16 1-GBit-DDR3-SDRAM mit Soft-Speicher-Controller
- 128-Mx16 1-GBit-DDR3-SDRAM mit Soft-Speicher-Controller
- 512-Mb Serieller Quad-Peripherieschnittstellen-Flash (Quad-SPI)
Kommunikationsanschlüsse:
- Zwei Gigabit-Ethernet(GbE)-RJ-45-Anschlüsse
- Ethernet-Anschluss A (unten)
- Ethernet-Anschluss B (oben)
- Eine Mini-USB2.0 UART
- Ein High-Definition-Multimedia-Schnittstellen(HDMI)-Videoausgabe
- Ein Hochgeschwindigkeits-Mezzanine-Karten(HSMC)-Steckverbinder
- Zwei Digilent Pmod™-kompatible 12-Pin-Steckverbinder
Analog:
- Zwei MAX 10 FPGA-Analog-Digital-Wandler(ADC)-SMA-Eingänge
- 2 x 10 ADC-Stiftleiste
- Potentiometereingang zu ADC
- Ein externes 16-Bit-Digital-Analog-Wandler(DAC)-Bauteil mit SMA-Ausgang
Taktgebung:
- Einendige externe 25-MHz-Oszillator-Taktquelle
- Silicon Labs Taktgeber mit programmierbarer Frequenz-GUI

Lieferumfang Kit

Mini-USB-Kabel für On-Board-USB-Blaster™ II
2-A-Netzteil und Kabel
Kostenlose Quartus® II Web-Edition-Design-Software (Software und Lizenz kann von der Website heruntergeladen werden)
Vollständige Dokumentation
Benutzerhandbuch, Stückliste, Schaltpläne und Board-Dateien
