Intel Arria 10 GX FPGA Development-Kit
Das Intel® Arria® 10 GX FPGA Development Kit bietet eine komplette Design-Umgebung, die alle Hardware und Software enthält, um die Leistung und die Fähigkeiten der Intel® Arria® 10 GX FPGAs zu nutzen. Das DEVELOPMENT KIT wird verwendet, um PCI Express (PCIe) 3.0 Designs mit dem PCI-SIG-kompatiblen Development Board zu entwickeln und zu testen. Das Kit ist auch dafür ausgelegt, Speichersubsysteme aus DDR4-, DDR3-, QDR™IV- und RLDRAM III-Speicher zu erstellen und zu testen.
Darüber hinaus entwickelt das Arria® 10-GX-FPGA-Development Kit von Intel® modulare und skalierbare Designs, die die FPGA Mezzanine Card (FMC) Anschlüsse nutzen, um eine Schnittstelle zu einer FMC Mezzanine Card zu schaffen, die von Intel-Partnern bereitgestellt wird und Protokolle unterstützt. Zu diesen Protokollen gehören JESD204B, Hybrid Memory Cube, Bandwidth Engine 2, Serial RapidIO, 10 Gbps Ethernet (10 GbE), SONET, Common Public Radio Interface (CPRI), OBSAI und viele andere.
Lieferumfang Kit

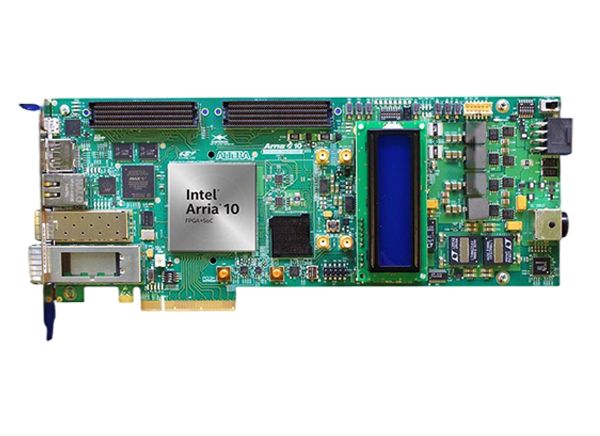

- Intel® Arria® 10 GX FPGA Development Board mit Intel Arria 10 GX 10AX115S2F45I1SG2 FPGA
- 2GB DDR4 SDRAM, 2GB DDR3 SDRAM, und RLDRAM3 (16 Meg x 36) Tochterkarten
- Zwei FMC-Loopback-Karten, die Transceiver, LVDS und Single-Ended-I/Os unterstützen
- Ein Quad Small-Form-Factor Pluggable (QSFP)- und ein SFP+-Anschluss
- Zwei FMC Low-Pin Count (LPC + 15 Transceiver) Stecker
- PCIe x8 edge-Steckverbinder
- Kanal Serielle Digitalschnittstelle (SDI)
- LCD-Zeichenbildschirm
- AC-Adapter Stromkabel
- Ethernet- und USB-Kabel
Verwandte Produkte
Intel FMC-HDMI-Tochterkarte
Basiert auf dem Redriver-Bauteil von Pericom und unterstützt eine Video-Schnittstelle von bis zu 6G.
