Infineon Technologies MOTIX™ TLE9166EQ Multi-Halbbrücken-IC
Der Infineon Technologies MOTIX™ TLE9166EQ Halbbrücken-IC ist ein vielseitiger und leistungsstarker IC, der für eine nahtlose Integration und optimierte Stromversorgung ausgelegt ist. Dieser IC umfasst sechs High-Side-Schalter, eine elektrochrome Spiegelsteuerung, eine SP-Schnittstelle, einen Timeout-Watchdog und eine konfigurierbare Anstiegsrate. Das MOTIX™ TLE9166EQ-IC ist nach AEC-Q100 Klasse 1 für Fahrzeuganwendungen zugelassen. Dieser IC wird in klassischen Türmodulen, Frontantriebs-Türmodulen und Türzonenregler-Applikationen verwendet.
Merkmale
- Integrierte Halbbrücken und High-Side-Schalter:
- Überstromerkennung
- Erkennung von offenen Lasten
- High-Side-Strommessung
- PWM-Eingang für Halbbrücken (bis zu 25 kHz)
- Integrierte PWM-Generatoren mit Phasenverschiebung für High-Side-Schalter
- Steuerung von kapazitiven Lasten für High-Side-Schalter
- Elektrochromische Spiegelsteuerung
- Treiber für externen MOSFET für Heizfunktion
- 32-Bit-SPI-Schnittstelle für Steuerung und Diagnose
- Über- und Unterspannungssperre
- 5V/3.3V Regler von 5 V/3,3V mit Kurzschluss-Sicherung für Off-Board-Versorgung
- Übertemperaturwarnung und -schutz
- Timeout-Watchdog
- Spannungsbereich im normalen Betrieb: 5,5 V bis 20 V
- AEC-Q100-qualifiziert
Applikationen
- Klassische Türmodule
- Vorderantrieb-Hintertürmodule
- Türzonen-Controller

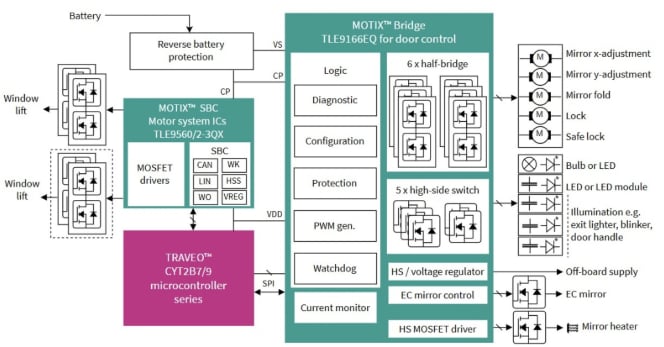

Blockdiagramm
Development Tools
Infineon Technologies TLE9166EQ EVALBOARD Evaluierungsboard
Kombiniert einen TRAVEO™ II Mikrocontroller (MCU) mit einem MOTIX™ SBC TLE9562 und einer MOTIX™ -Brücke TLE9166EQ.
Infineon Technologies Referenzboard für die Türsteuerung
Ermöglicht eine schnelle Entwicklung, eine Reduzierung des Systemdesignaufwands und eine beschleunigte Softwareentwicklung.
