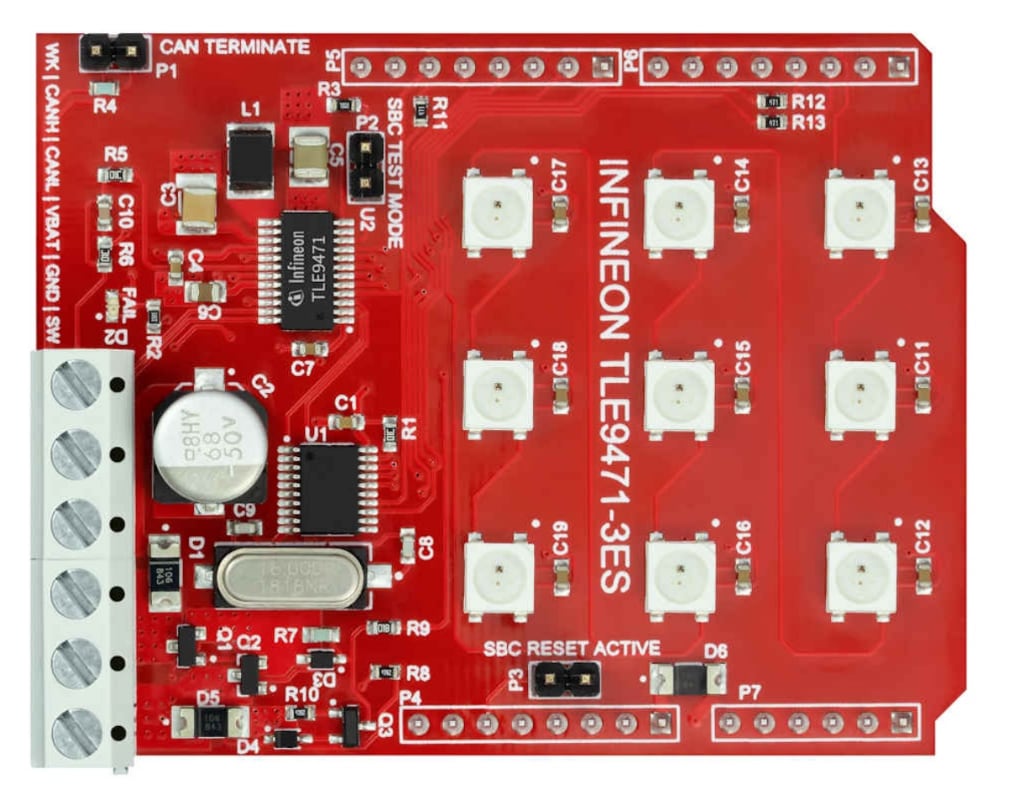

Infineon Technologies SBCSHIELDTLE9471 Chip-Shield

Das Infineon SBCSHIELDTLE9471 Lite-DC/DC-System-Basischip-Shield mit TLE9471-3ES für Arduino ermöglicht dem Shield zusammen mit seinem integrierten Wandler die Ansteuerung von bis zu neun RGB-LEDs. Das Chip-Shield verfügt über eine integrierte Ladungspumpe zur Schaltung von externen Lasten von bis zu 2,5 Ampere. Das SBCSHIELDTLE9471 unterstützt einen MCP2515 CAN-Protokoller-Handler, der die CAN-Kommunikation von bis zu 1 MBit/s ermöglicht. Ein optionales vernetztes externes Signal ermöglicht dem Hochspannungs-„WK“-Eingang entweder die Steuerung des Leistungsmodus des SBCs oder das Lesen des Signalpegels. Das SBCSHIELDTLE9471 Shield bietet einfach referenzierbare Code-Beispiele für die CAN-Kommunikation, LED-Steuerung und die Konfiguration des Lite-SBCs. Die Installation des Bauteils gestaltet sich mit der verfügbaren, auf dem Konfigurations-Assistenten basierenden, Lite-SBC-Mikrocontroller-Bibliothek einfach.
