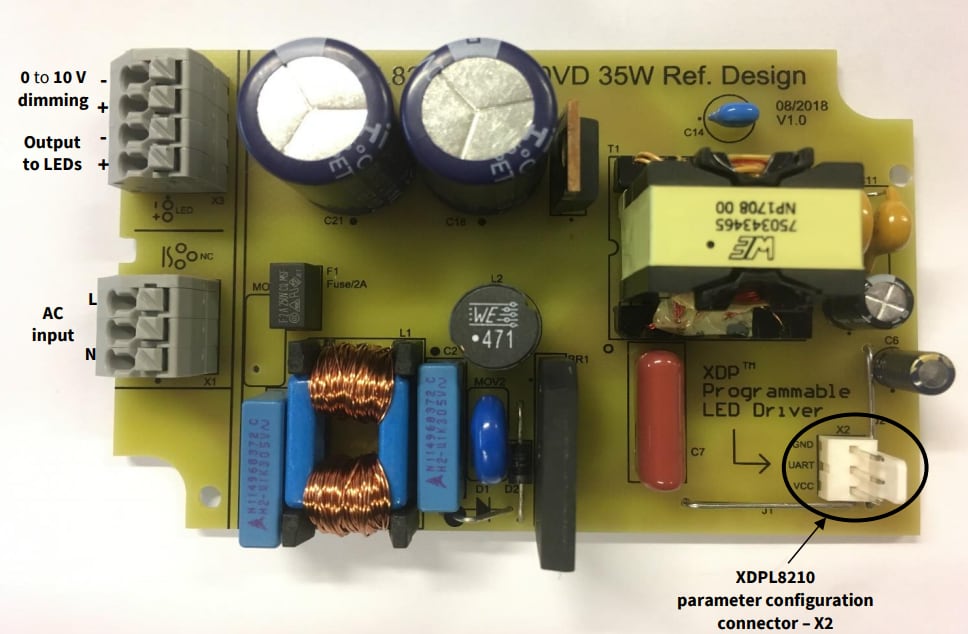

Infineon Technologies REFXDPL8210U35WT 35-W-Referenzdesign-Board

Das Infineon REFXDPL8210U35WT 35-W-Referenzdesign-Board ist ein digital konfigurierbarer HPF-LED-Treiber mit Universal-AC-Eingang von 90 Vrms bis 305 Vrms, einem LED-Lastbereich mit großem Ausgang von 18 V bis 54 V und isolierter Verdunkelung von 0 bis 10 V. Das REFXDPL8210U35WT 35-W-Referenzdesign verfügt über einen nicht-gedimmten Ausgangsstrom-Sollwert von 830 mA und einen Ausgangsleistungsbegrenzungs-Sollwert von 35 W. Das Bauteil ist für das Testen einsatzbereit und benötigt keine Vorprogrammierung durch den Nutzer, da der XDPL8210 Chip auf dem Referenzboard bereits mit dem ersten vollständigen Satz von Betriebsparametern eingebrannt ist. Das REFXDPL8210U35WT nutzt den XDPL8210 Flyback-Controller mit hohem Leistungsfaktor (HPF), den CDM10VD Dimm-Schnittstellen-IC, der von 0 bis 10 V isoliert ist und den IPN80R900P7 MOSFET.
