Infineon Technologies REF-1EDC60H12AHDPV2 Funktionsboard für bipolare Versorgung

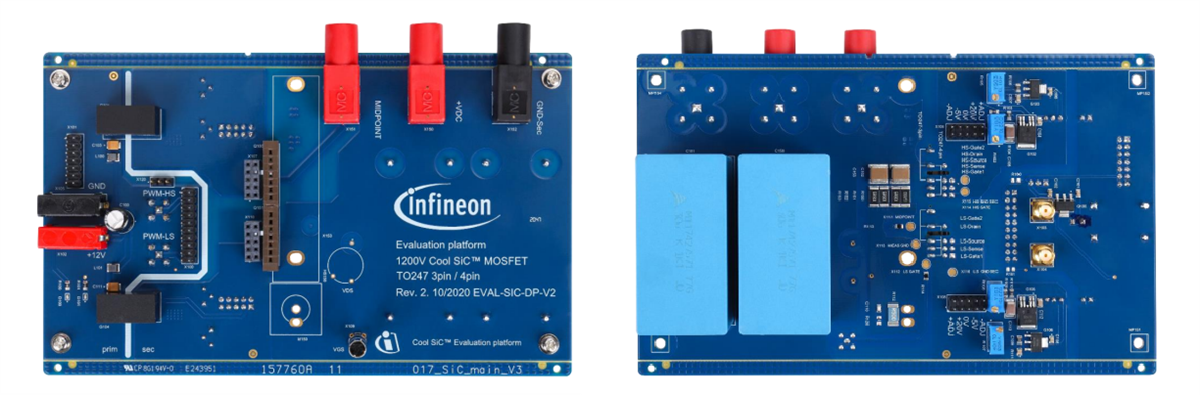

Das REF-1EDC60H12AHDPV2 Funktionsboard für bipolare Versorgung von Infineon Technologies ist das zweite Antriebsboard der universellen Evaluierungsplattform. Der REF-1EDC60H12AHDPV2 enthält den EiceDRIVER™ 1EDC Compact 1EDC60H12AH, der eine bipolare Versorgung bereitstellt, wobei VCC2 +15 V und GND2 negativ ist. Die erste Treiberkarte enthält den EiceDRIVER™ 1EDC kompakten 1EDC20I12MH mit einer integrierten aktiven Miller-Klemme, die ein parasitäres Einschalten verhindert.
Die universelle Evaluierungsplattform, einschließlich EiceDRIVER™ Gate-Treiber-IC, wurde entwickelt, um die Ansteuerungsoptionen des Siliziumkarbid-CoolSiC™-MOSFET in TO247 3-Pin und 4-Pin zu demonstrieren. Das Design wurde in eine Motherboard und derzeit zwei Laufwerksboards aufgeteilt, um diese Optionen anzuzeigen. Es wurde ein modularer Ansatz gewählt, damit die Plattform in Zukunft mit neuen Treiberboards erweitert werden kann. Das Motherboard wurde für eine maximale Spannung von 800 V und einen maximalen Impulsstrom von 130 A ausgelegt.
Merkmale
- VCC2-Gate-Drive-Spannungsversorgung von -5 V bis +20 V
- VCC1-Versorgung fest bei +5 V
- Gate-Verbindung über SMA-BNC-Steckverbinder
- Strommessung über optionalen Koaxial-Shunt
- Optimierte Kommutierungsschleife
- Externe Lastinduktivitätsverbindung
- Das Kühlkörperdesign ermöglicht das Testen bei verschiedenen Temperaturen
Applikationen
- 1-phasige String-Wechselrichter-Lösungen
- Industrie-Heizung und -Schweißen
- Leistungsmanagement (SNT)-Referenzdesign
Verwandte Produkte
Infineon Technologies CoolSiC™-1200-V-SiC-Trench-MOSFETs
Optimiert, um die niedrigsten Verluste in der Applikation und die höchste Zuverlässigkeit im Betrieb zu liefern.
Infineon Technologies EiceDRIVER™ Einkanal-MOSFET-Gate-Treiber-ICs
Ein wesentliches Bindeglied zwischen Steuer-ICs und leistungsstarken MOSFET- und GaN-Schaltern.
Übersicht
Blockdiagramm
