Infineon Technologies Isolierte Gate-Treiber

Infineon Isolierte Gate-Treiber verwenden eine magnetisch gekoppelte kernlose Transformator-Technologie (CT) zur Übertragung von Signalen über die galvanische Trennung. Diese Treiber bieten funktionale grundlegende, verstärkte isolierte, UL 1577- und VDE 0884-zertifizierte Produkte. Die Isolierung ermöglicht sehr große Spannungsschwankungen (z.B. ±1.200 V). Diese isolierten Treiber enthalten die wichtigsten Merkmale und Parameter für MOSFET-, IGBT-, IGBT-Module, SiC-MOSFET- und GaN-HEMT-Antrieb.

Die Infineon EiceDRIVER™ werden als Industrie- und Automotive-qualifizierte Produkte angeboten. Je nach Leistungsschalter und Applikationen bieten die EiceDRIVER galvanisch getrennten Gate-Treiber-ICs eine Kurzschluss-Sicherung, präzise Eingangsfilter und eine erweiterte CMTI-Fähigkeit von 100kV/μs. Darüber hinaus verfügen die Bauteile über eine aktive Miller-Klemme, einen DESAT-Schutz, einen großen Ausgangsversorgungsbereich, eine negative Gate-Spannungsfähigkeit, ein sanftes Ausschalten, eine zweistufige Abschaltung und eine starke Robustheit. Die galvanisch getrennten Gate-Treiber-ICs bieten starke (bis zu 10 A) Gate-Treiber-Ströme für einen hervorragenden Wirkungsgrad der Leistungsschaltung.

Die kompakte Produktfamilie der Infineon EiceDRIVER 1ED isolierten Einkanal-Gate-Treiber mit Miller-Klemme oder separatem Ausgang ist die vielseitigste und einfachste isolierte Gate-Treiber-IC-Produktfamilie. Diese Produktfamilie bietet eine aktive Miller-Klemme, einen separaten Ausgang, eine aktive Abschaltung und eine Kurzschluss-Klemmung in DSO-8-Gehäusen mit 150 mil und 300 mil. Perfekt für den Antrieb von CoolSiC-SiC-MOSFETs, 100kV/µs CMTI, 100 ns Laufzeitverzögerung, 40 V maximale Ausgangsversorgungsspannung, bis zu 10 A Ausgangsstrom.

Die Infineon EiceDRIVER Enhanced-Produktfamilie, einschließlich 1ED/2ED-F2, 1ED-SRC, 2ED-FI, isolierte Gate-Treiber mit DESAT und Miller-Klemme, umfasst isolierte Ein- und Zweikanal-gate-Treiber. Diese Bauteile bieten DESAT, Miller-Klemme, sanftes Ausschalten, zweistufige Abschaltung und einen großen Ausgangsversorgungsbereich (bis zu 40 V). Sie eignen sich hervorragend für den Antrieb von CoolSiC-SiC-MOSFETs.

Merkmale

Bis zu 10 A typischer Spitzen-Rail-to-Rail-Ausgangsstrom

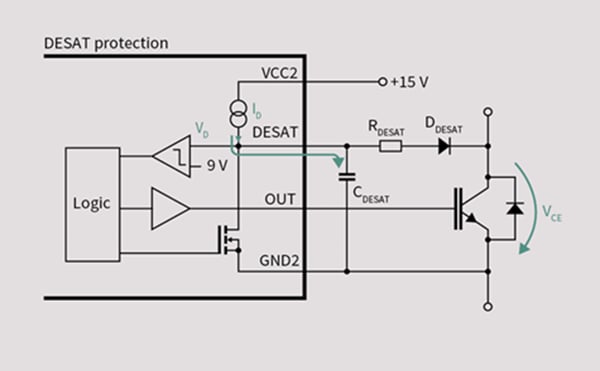

Präziser DESAT-Schutz und aktive Miller-Klemme
CMTI und kurze Laufzeitverzögerungen: ≥ 100 kV/µs
Kurzschluss-Klemmschaltung und aktive Abschaltung
Präzise dynamische Gate-Stromsteuerung (Anstiegsratensteuerung 1ED-SRC)

Sanftabschaltung und zweistufige Abschaltung
Separate Quellen- und Senken-Ausgänge
Immunität gegen negative und positive Transienten
Geeignet für den Betrieb bei hoher Umgebungstemperatur
Erhältlich in einem breiten 300mil-Gehäuse mit 8 mm-Kriechstrecke, DSO-8-150mil-Gehäuse und 5 x 5 mm LGA
