Infineon Technologies IAUZ4xN06S5 OptiMOS™-5 60-V-Automotive-MOSFETs

Infineon Technologies IAUZ4xN06S5 OptiMOS™-5 60-V-Automotive-MOSFETs verfügen über einen niedrigen Drain-Source-Einschaltwiderstand, eine niedrige Gate-Ladung und eine niedrige Gate-Kapazität, wodurch Leitungs- und Schaltverluste reduziert werden. Diese n-Kanal-Anreicherungstyp-MOSFETs verfügen außerdem über eine extrem niedrige Sperrverzögerungsladung von 22,7 nC bis 23,0 nC.

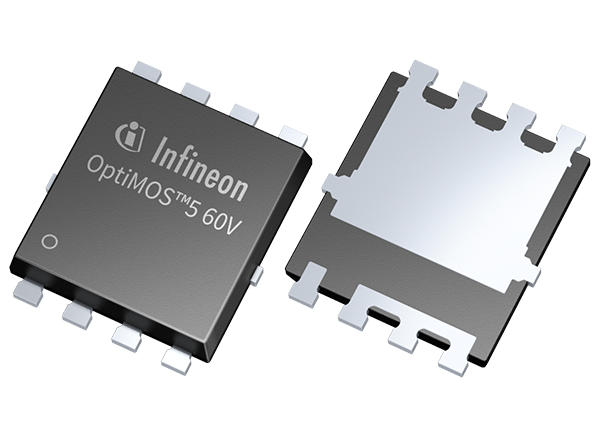

Die IAUZ4xN06S5 OptiMOS-5 MOSFETs von Infineon Technologies sind gemäß AEC-Q101 für Fahrzeuganwendungen zugelassen. Der IAUZ40N06S5 mit 5,0 mΩ ist in einem S3O8-Gehäuse (PG-TSDSON-8) von 3 mm x 3 mm erhältlich. Der IAUC41N06S5 mit 10,2 mΩ wird in einem Einzel-SS08-Gehäuse (PG-TDSON-8) von 5 mm x 6 mm angeboten.

Merkmale

OptiMOS Leistungs-MOSFET für Fahrzeuganwendungen
n-Kanal-Anreicherungstyp-Logik-Level-MOSFET
Erweiterte Qualifizierung über AEC-Q101 hinaus
Verbesserte elektrische Prüfung
Robustes Design

MSL1 bis zu einem Spitzen-Reflow von 260 °C
Maximale Betriebstemperatur von +175 °C
Umweltfreundliches Produkt (RoHS-konform)
100 % Avalanche-getestet

Applikationen

Universal-Fahrzeuganwendungen
DC/DC
LED-Beleuchtung

Kabelloses Laden
FAS
CAV-Applikationen (24 V)

Technische Daten

Drain-Source-Durchschlagspannung (V_(BR)DSS): 60 V
Drain-Source-Einschaltwiderstand (R_DS(on))
- IAUZ40N06S5: 5.0mΩ
- IAUC41N06S5: 10.2mΩ
Dauersenkenstrom (I_D)
- IAUZ40N06S5: 90A
- IAUC41N06S5: 47A
Gate-Quellenspannung (V_GS)
- IAUZ40N06S5: ±16V
- IAUC41N06S5: ±20V

Verlustleistung
- IAUZ40N06S5: 71W
- IAUC41N06S5: 42W
Sperrverzögerungsladung (Q_rr)
- IAUZ40N06S5: 23nC
- IAUC41N06S5: 22.7nC
Gehäuseoptionen
- IAUZ40N06S5: 3mm x 3mm S3O8 (PG-TSDSON-8)
- IAUC41N06S5: Einzel-SS08 (PG-TDSON-8) von 5 mm x 6 mm
