Infineon Technologies EconoPIM™ 2 und 3 Module

Infineon Technologies EconoPIM™ 2 und 3 Module sind eine integrierte Lösung, die für Universal-Wechselrichter ausgelegt ist. Die EconoPIM-Produktfamilie ist für ein kostengünstiges, kompaktes Design und eine vereinfachte und zuverlässige Montage ausgelegt.

Die EconoPIM 2 und 3 Module von Infineon enthalten jeweils eine Gleichrichterbrücke, einen Brems-Chopper und eine Wechselrichterstufe. Die verfügbaren Konfigurationen sind die EconoPIM- und EconoPACK-Baureihe. Das Econo-Gehäuse umfasst eine Kupfer-Grundplatte für eine optimierte Wärmeverteilung und verfügt über einen Thermistor (NTC).

Econo-Module sind mit lötbaren Pins oder mit Press-Fit-Pins mit einer wachsenden Anzahl von Econo-Modulen mit vorinstalliertem TIM verfügbar. Spezifische Econo-Module bieten integrierte Nebenwiderstände für genaue und kostengünstige Stromsensoren.

Die EconoPIM 2 und 3 Module verfügen über die planare IGBT-Chip-Technologie, die niedrige Schaltverluste, eine Sättigungsspannung und eine hohe Schaltfrequenz ermöglicht. Darüber hinaus bieten die Bauteile den optimierten IGBT4 in 650 V/1.200 V/1.700 V.

Merkmale

Die Integration einer Gleichrichterbrücke, eines Brems-Choppers, einer Wechselrichterstufe und eines NTC in einem einzigen Gehäuse ermöglicht die Reduzierung von Systemkosten.
Flexibilität aufgrund eines anpassbaren Gehäuses (Pin-Position und Topologie können an die Kundenanforderungen angepasst werden)

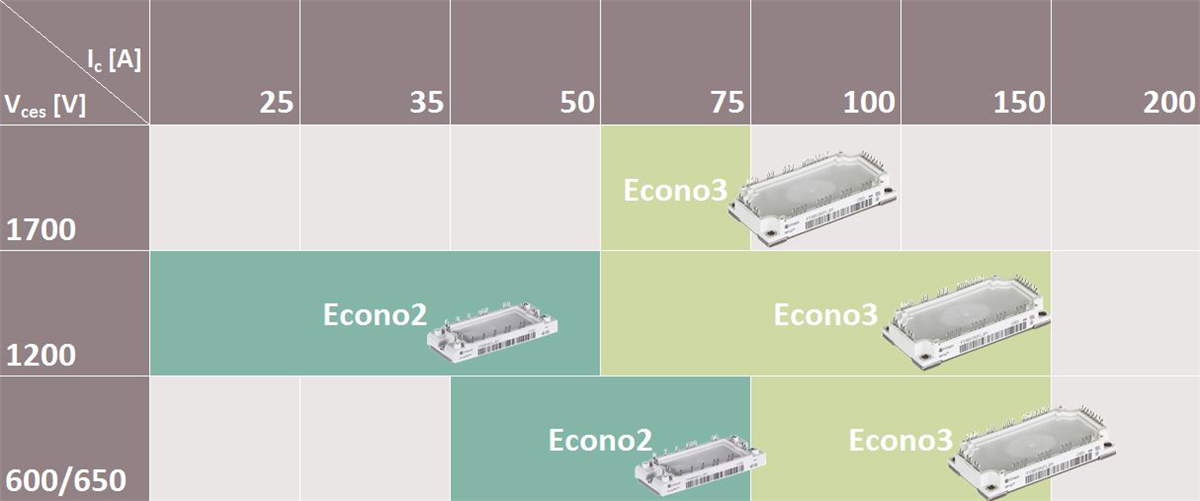

Zahlreiche Topologien, Spannungen (600 V bis 1.700 V) und Ströme (15 A bis 150 A) dienen mehreren Applikationen für Plattform-Strategien
Leistungsdichte Trenchstop™-IGBT4-Technologie mit T_vjop = 150 °C für eine höhere Leistungsdichte im Vergleich zu Trenchstop™-IGBT3 für kompakte Wechselrichter-Designs

Vorinstallierter TIM ermöglicht eine höhere Ausgangsleistung im Vergleich zum Standardmodul und eine längere Lebensdauer
Etabliertes RoHS-konformes Gehäusekonzept für eine hohe Verfügbarkeit
PressFIT für Haupt- und Hilfsanschlüsse zur Reduzierung des Montageaufwands
