Infineon Technologies CYPD3178 EZ-PD™ BCR-LITE-Controller

Infineon Technologies CYPD3178 EZ-PD™ BCR-LITE Controller bieten eine hohe Integration in einem vorprogrammierten Controller als Teil der Familie zur Ersetzung von Fasssteckern (Barrel Connector Replacement, BCR). Das Bauteil ist zur Unterstützung von Anschlüssen mit oder ohne USB-Datenfähigkeit ausgelegt. Der CYPD3178 ist für elektronische Geräte mit älteren Hohlsteckern oder USB-Mikro-B-Steckverbindern ausgelegt. Zu diesen Geräten gehören Drohnen, intelligente Lautsprecher, Elektrowerkzeuge und andere wiederaufladbare Geräte.

Die CYPD3178 EZ-PD BCR-LITE-Controller von Infineon entspricht dem neuesten USB Type-C™-Standard. Aufgrund dieser Einhaltung können Benutzer ihre Geräte schnell von einer Stromversorgung über einen Hohlsteckeranschluss auf eine Stromversorgung über den USB-C™-Anschluss umstellen, wobei nur wenige externe Komponenten und keine zusätzliche Firmware-Entwicklung erforderlich sind.

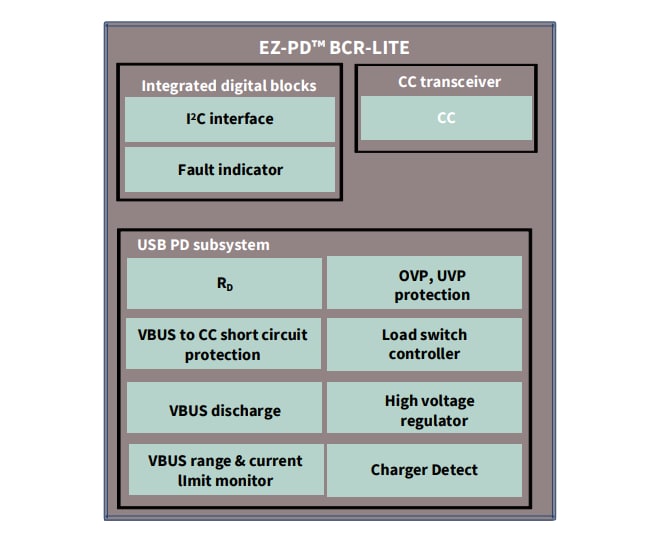

Der CYPD3178 EZ-PD BCR-LITE ist hochintegriert und kombiniert einen vollständigen USB-Typ-C-Transceiver, einen Lastschalter-Regler mit Sanftanlauf, alle für einen USB-Typ-C-Anschluss erforderlichen Anschlusswiderstände und einen ESD-Schutz auf Systemebene.

Die CYPD3178 Controller sind in einem 24-Pin-QFN-Gehäuse untergebracht.

Merkmale

USB-Typ-C-Unterstützung
- Unterstützt einen USB-Typ-C-Anschluss mit der Fähigkeit, 5 V bei 3 A zu senken
Laden von älteren Geräten
- Unterstützung für das Laden von älteren Geräten oder Typ-C-Betrieb von 5 V, wenn mit USB-Typ-A-Anschlüssen verbunden
- Unterstützung für ältere Ladeprotokolle, wie beispielsweise BC1.2, Apple, AFC oder QC 2.0
- Ermöglicht die Aushandlung von VBUS > 5 V (Gesamtleistung > 15 W) bei der Verwendung von D+/D–
Fehlerschutz auf Systemebene
- VBUS-zu-CC-Kurzschluss-Sicherung
- On-Chip-Überspannungsschutz (OVP)
Stromversorgung
- Betrieb: 3,0 V bis 24,5 V (30 V tolerant)
- Integrierte VBUS-Lastschalter-Gate-Treiber mit Einschaltstromsteuerung

Konfigurierbarkeit
- I²C-basierte Host-Prozessor-Schnittstelle (HPI) für dynamische Konfiguration und Berichterstattung
ESD-Schutz auf Systemebene
- Auf CC-, VBUS_IN_DIS-, DC_OUT_DIS-, D+-, D--, HPI_SDA- und HPI_SCL-Pins
- ±8 kV Kontaktentladung und ±15 kV Luftspaltentladung basierend auf IEC 61000-4-2 Stufe 4C
Gehäuse
- 24-Pin-QFN-Gehäuse
- Unterstützt erweiterten industriellen Temperaturbereich (–40°C bis +105°C)
