Infineon Technologies USB-C-PAG1-Lösungen
Infineon Technologies USB-C-PAG1-Lösungen werden für AC/DC-Leistungsapplikationen verwendet und verfügen über einen integrierten USB-Power-Delivery-Controller (PD). Dies ermöglicht OEMs den Aufbau von zuverlässigen, effizienten und kostengünstigen Netzadaptern für USB-C-Ladegeräte. PAG1 wird als Zwei-Chip-Lösung mit einem primären Einschalt-Controller (PAG1P) und einem sekundärseitigen Einzelchip-Controller (PAG1S) angeboten. Darin enthalten sind ein Synchrongleichrichtungs-Treiber, ein PD-Controller, eine 30-V-toleranter Regler, Hochspannungs-NFET-Gate-Treiber, OVP-, SCP- und OCP-Schutzfunktionen. PAG1 ist eine sekundärseitig gesteuerte Flyback-Lösung mit dynamisch variabler Schaltfrequenz für einen erstklassigen Wirkungsgrad und eine erstklassige Zuverlässigkeit.
Merkmale
- PAG1S MERKMALE
- Funktioniert sowohl mit primärseitigen als auch sekundärseitigen gesteuerten Flyback-Designs
- Enthält eine sekundärseitige Regelung, einen synchronen Gleichrichter (SR) und einen Ladeanschluss-Controller
- Unterstützt einen quasi-resonanten (QR) oder kritischen Leitungsmodus (CrCM), eine Talschaltung, einen diskontinuierlichen Leitungsmodus (DCM) und einen Burst-Modus für einen Betrieb mit geringer Last
- Schaltfrequenzbereich: 20 kHz bis 150 kHz
- Höherer Wirkungsgrad über die Leitungs- und Lastpegel mit unabhängiger CC-/CV-Schleifensteuerung
- Unterstützt USB-PD 3.0 mit PPS (USB-IF-zertifiziert, TID:1475), QC4+
- Unterstützt ältere Ladeprotokolle: BC v1.2, AFC und Apple-Laden
- Integriert Low-Side-Strommessverstärker und VBUS-NFET-Gate-Treiber
- In einem 24-QFN(4x4)-Gehäuse verfügbar
- PAG1P MERKMALE
- Arbeitet über einen Universal-AC-Netzeingang von 85 VAC bis 265 VAC
- Synchronisiert zu PWM von der Sekundärseite mit einem Impuls-Edge-Transformator
- Integrierter Low-Side-Gate-Treiber zum Antrieb von primärseitigen FET
- Integrierter Hochspannungs-Einschalt- und Shunt-Regler
- Unterstützt X-cap-Entlademodus für einen verbesserten Wirkungsgrad
- Integrierter Leitungs-UV, OCP und sekundärer OVP
- Fester Auto-Neustart-Timer für die Fehler-Recovery
- Programmierbarer Soft-Start mit externem Kondensator konfigurierbar

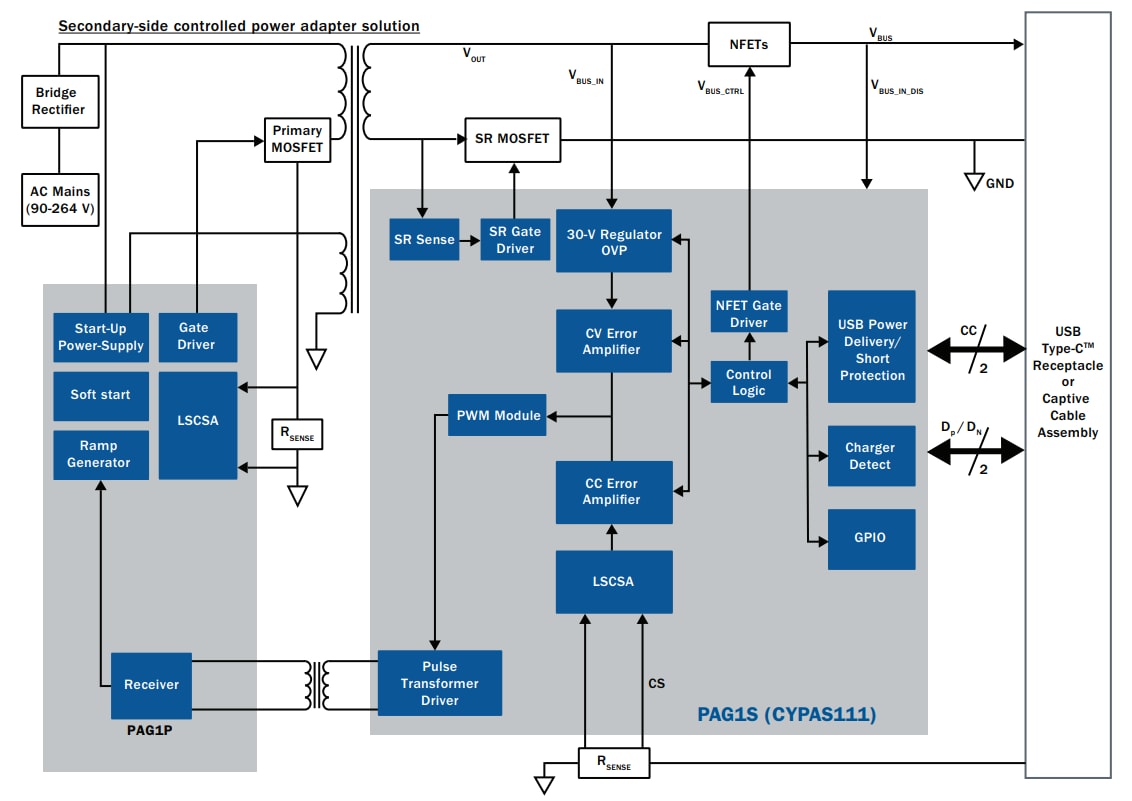

Designbeispiele
Veröffentlichungsdatum: 2020-08-04
| Aktualisiert: 2024-11-08
