Hirose HR41 wasserdichte Rundsteckverbinder

Hirose HR41 wasserdichte Rundsteckverbinder

Die wasserdichten HR41-Rundsteckverbinder von Hirose verfügen über eine Plastikummantelung, sind nach IP68 bewertet und bieten verbesserte Zuverlässigkeit für den Hochleistungsbetrieb in rauen Außenumgebungen. Die HR41-Serie umfasst Bajonettverriegelung, Stecker zur Kabelmontage und Anschlüsse zur Panelmontage mit einer Leistungskapazität von bis zu 20A (Amps). Sie ist für einfache Vor-Ort-Montage mit einem handelsüblichen Crimp-Werkzeug optimiert. Die sicht- und fühlbare Einsteckanzeige auf dem Stecker und der Anschlussbuchse unterstützen den Einsteckvorgang bei dunklen Lichtverhältnissen. Gleichzeitig können Nutzer ohne zusätzliches Werkzeug das Kabel anklemmen und die wasserdichte Dichtung verschließen. Der Anti-Lockerungs-Mechanismus stellt sicher, dass der Haltering, der das Kabel absichert, sich während des Betriebs nicht löst. Die sequenzielle Kontaktstruktur der HR41-Serie ist konstruiert worden, um als weitere Sicherheitsmaßnahme während des Einsteckvorgangs den Erdungskontakt vor den Leistungskontakten zu verbinden . Zusätzlich ist das leichte Gehäuse widerstandsfähig gegen raue Umwelteinflüsse, wie Sonneneinstrahlung (2000 Std. getestet), Salznebel (1500 Std. getestet) und Wassereintritt (IP68-Einstufung). Die HR41-Serie ist aufgrund ihrer besonderen Wandstruktur auch widerstandsfähig gegen 15kV Blitzüberspannungen.
Merkmale
  • Wetterbeständiger und wasserdichter Steckverbinder für die Anwendung im Freien
    • Leichte, wasserdichte Steckverbinder für die Anwendung im Freien mit stabiler Kunststoffhülse, die auch gegen korrosive Wettereinflüsse beständig sind.
  • Bleibende Wasserdichte garantiert
    • Die IP68-Einstufung garantiert in gestecktem Zustand eine wasserdichte Versiegelung.
  • Bedienungsfreundliches Bajonettverriegelungssystem
    • Die Bajonettverriegelung mit einfachem Verschlussmechanismus erleichtert die Verbindung auch im Dunkeln.
  • Geeignet für Vor-Ort-Verkabelung
    • Die Crimp-Kabelausführung ist bedienungsfreundlich und verfügt über eine leicht montierbare Struktur, die für Kabelverbindungen vor Ort geeignet ist.
  • Kompatibel mit Allzweckwerkzeugen
    • Die Crimp-Anschlüsse können mit Crimp-Werkzeugen gemäß dem Standard JIS C 9711 mit dem Kabel verbunden werden.
  • Spezielle Sequenzstruktur
    • Eine 3-stufige Sequenzstruktur für 5-Pin-Stecker schützt das System beim Hot-Plugging.
  • Mit Gold platinierte Kontakte
    • Vergoldete Anschlusskontakte sorgen für eine zuverlässige Verbindung.
  • Sicherheitsstandards
    • Die Zertifizierung ist von verschiedenen Sicherheitsstandards abhängig.

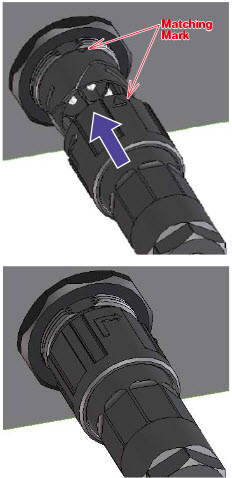

Bajonettverriegelung
Bajonettverriegelung
Sequenzstruktur (5-Pin)
Sequenzstruktur (5-Pin)

Technische Daten
Hirsose HR41 Technische Daten
