NXP Semiconductors MCXW236BUK-RDM Funkmodul-Board

Das Funkmodul-Board MCXW236BUK-RDM von NXP Semiconductors ist ein hochgradig konfigurierbares, stromsparendes und kostengünstiges Evaluierungs- und Development Board für das Prototyping und die Demonstrationszwecke des Bauteils MCXW236BUK. Das MCXW236BUK von NXP Semiconductors ist ein hochintegrierter, extrem stromsparender Single-Chip-Funkempfänger für BLUETOOTH® Low Energy 5.3 mit integriertem Mikrocontroller und Flash-Speicher, der für Anwendungen im Bereich des Internets der Dinge (IoT) konzipiert ist.

Merkmale

  • Konnektivität
    • Die extrem stromsparende drahtlose Mikrocontroller-Einheit (MCU) MCXW236BUK von NXP unterstützt Bluetooth LE.
    • Vollständige Konformität mit Bluetooth 5.3 LE
  • Referenzdesign mit einem kostengünstigen HF-Knoten mit geringem Platzbedarf
    • Unsymmetrischer Eingangs-/Ausgangsanschluss
    • Geringe Anzahl externer Komponenten
    • Die maximale Ausgangsleistung kann bei der SubMiniature-Version A (SMA) Steckverbinder bis zu +6 dBm erreichen.
  • Wählbare Stromquelle
    • Die Konfiguration erfolgt über Lötbrücken
    • DC/DC-Wandler
    • MCXW236BUK mit Abwärtswandlerfunktion für den Betrieb mit einer 3,0-V-Batterie
    • 32-MHz-Referenzoszillator für den Hochfrequenzbetrieb (HF)
    • 32,768-kHz-Referenzoszillator für den Energiesparbetrieb
  • Flexible Konfiguration des HF-Sendepegels
    • TX-Modus 1 (TXM1): Bereich von -31 dBm bis +2 dBm, wenn VDD_RF 1,1 V überschreitet (standardmäßig konfigurierter Modus)
    • X-Modus 2 (TXM2): Bereich von -28 dBm bis +6 dBm, wenn VDD_RF 1,7 V überschreitet
  • Gehäuse
    • PCB-Kennzeichnung des MCXW236BUK-RDM
    • Ein 4-lagiges PCB mit Mikro- und Blind-Durchkontaktierungen
    • Die Farbe des PCB ist blau.

Applikationen

  • Industrie
    • Kontinuierliche Glukoseüberwachung (CGM)
    • Home-Bedienfeld
    • Atemwegspflege
    • Smart-Inhalator
    • Smarte Beleuchtung
    • Intelligentes Schloss
    • Vitalzeichenüberwachung
  • Verbraucher
    • Begleitchip für UWB-Tracking-Tags und Lokalisierungsapplikationen
    • Fensterbeläge

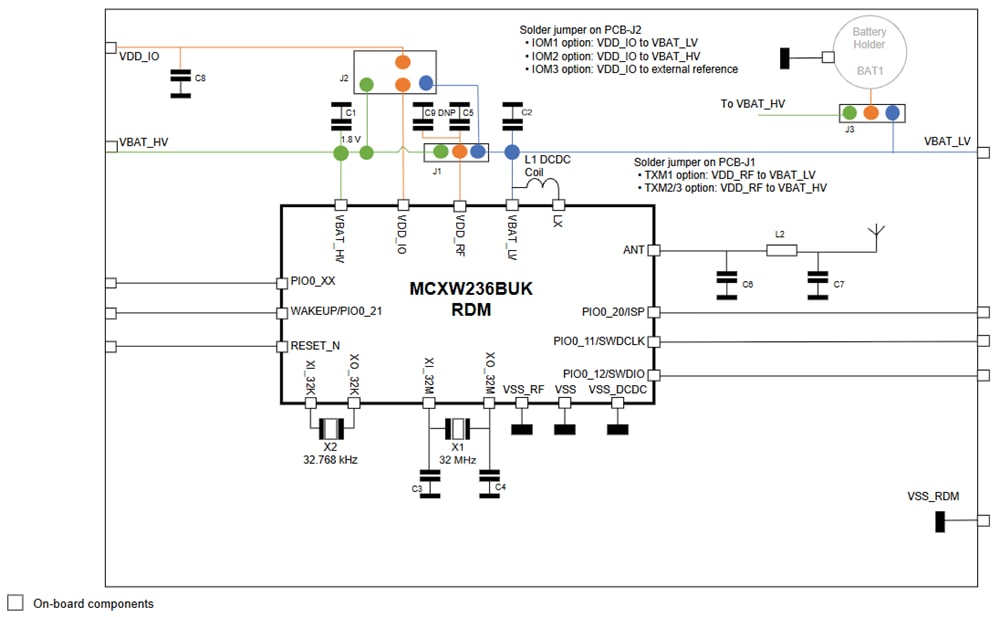

Blockdiagramm

Blockdiagramm - NXP Semiconductors MCXW236BUK-RDM Funkmodul-Board

Board-Layout

Technische Zeichnung - NXP Semiconductors MCXW236BUK-RDM Funkmodul-Board
