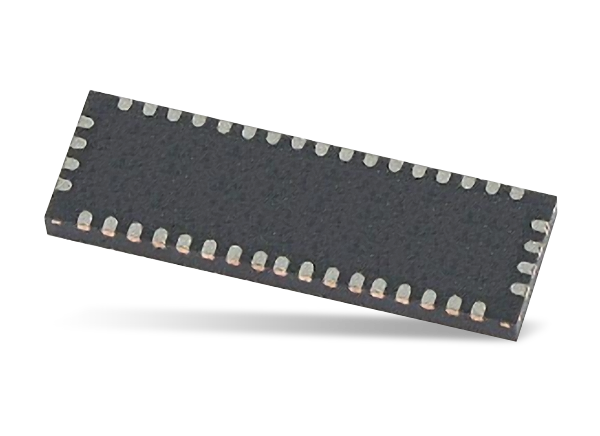

Diodes Incorporated Lineare DisplayPort-Redriver
Diodes Incorporated Lineare DisplayPort-Redriver fügen Unterstützung für den von VESA freigegebenen DisplayPort 1.4 hinzu. Diodes Incorporated Redriver regenerieren Signale zur Verstärkung der Signalqualität von Hochgeschwindigkeits-Schnittstellen. Ein einzelner Redriver kann die bekannten Kanalverluste beim Sender anpassen und korrigieren sowie die Signalqualität beim Empfänger wiederherstellen. Die linearen DisplayPort-Redriver verfügen über eine latenzfreie, mit den VESA DP1.4 Spezifikationen konforme, unabhängige EQ-/Schwingungs-/Gain-Steuerung. Zu den typischen Applikationen gehören Notebooks, Desktops, Displays, Tablet-PCs und Docking-Stationen.
Der PI3DPX1203B ist der DisplayPort-1.4-konforme lineare HBR-Redriver mit 8,1 GBit/s, bis zu 4 Kanälen und einer Transparenz-Link-Training-Unterstützung. Die DisplayPort quellen- und senkenseitigen Bauteile kommunizieren über die AUX-Transaktion zwischen den quellen- und senkenseitigen Bauteilen. Der PI3DPX1203B lineare Treiber unterstützt den Dual-Modus-DisplayPort latenzfrei für die variable Videobildratensteuerung, die Umkehrung von Polarität innerhalb und zwischen den Kanälen und den transparenten AUX-Link-Training-Modus. Dieser lineare Treiber eignet sich hervorragend für Notebook, Desktop, AIO-PC, Display, Bildschirme, aktive Adapter, Dongle und Docking.
Der PI3DPX1207B ist der DP-Alt-1.4-konforme, nicht blockierende lineare 10-GBit/s-Redriver, der 4 k2k bei 120 Hz/25,82 Gbit/s unterstützt. Die Entzerrung, Ausgangsschwingung und Gain-Anpassung kann entweder über Pin- oder I2C-Steuerungseinstellungen bei allen DP1.4 und USB3.1 Gen2 Differentialsignalen einfach eingestellt werden. Dieser PI3DPX1207B lineare Redriver arbeitet bei einer maximalen Frequenz von 1 MHz und einem Betriebstemperaturbereich von 0 °C bis 70 °C. Zu den typischen Applikationen gehören aktive Kabel, Notebook, AIO-PC, Desktop, Embedded-Systeme, DP-Alt-Bildschirme und -Displays und aktive DP-Alt-Kabel/Adapter.
Merkmale
- PI3DPX1203B:
- Konform mit der VESA DisplayPort 1.4 Spezifikation bis zu einer Übertragungsrate von 10 GBit/s
- Latenzfrei für die Unterstützung der variablen Videobildrate
- Unterstützung für Dual-Modus-DisplayPort
- Linearer Redriver, der eine flexible Platzierung mit der DP-Link-Aufwärts-Einstellung ermöglicht
- Ideal für quellen- und senkenseitige DP-Alt-Typ-C-Applikation mit PD-Controller und Unterstützung für transparenten Aux-Link-Training-Modus
- Linearer Equalizer erhöht die Link-Marge mit einem DFE (Decision Feedback Equalizer)
- Unabhängige Hauptverbindungs-Kanalkonfiguration für eine 4-Bit-Entzerrung, 2-Bit-Spannungs-Ausgangsschwingung und flache 2-Bit-Gain-Regelung
- Per Stiftleiste oder I2C programmierbar zur Konfigurationseinstellung des Bauteils
- Unterstützung für Umkehrung der Polarität zwischen und innerhalb der Kanäle
- I2C-Adressen wählbar für Zugriff auf Konfigurationsregister
- Geringer Stromverbrauch im Standby-Modus
- Versorgungsspannung: 3,3 V
- PI3DPX1207B:
- DP-ALT-4-Kanal-Redriver und DeMux (2-Kanal-DP und 2-Kanal-USB)
- Latenzfreie USB-Lese- und Schreib-Übertragungsrate für DisplayPort-Redriver-Link-Training für variable Video-Frame-Ratensteuerung
- Standardkonform mit DP 1.4 (8,1 GBit/s) und USB 3.1 der 2. Generation (10 GBit/s)
- DP-/USB-Typ-C-Modusauswahl:
- Nur DP
- Nur USB
- DP-/USB-Split-Modi
- Unterstützt transparentes DisplayPort-Link-Training mit nicht blockierendem, latenzfreiem linearem ReDriver
- Unabhängig gesteuerte EQ-/Gain-/Schwingungs-Signalausgänge für DisplayPort und USB-Modi
- Typ-C-Stecker und Aux-Umkehrsteuerung über I2C-Slave-Pins
- Nur Slave-I2C-Unterstützung
- I2C-Geschwindigkeit bis zu 1 MHz
- Automatische Stromsparschaltung
- Einzelstromversorgung: 3,3 V
Applikationen
- Notebooks
- Desktop-Computer
- Tablets
- Docking-Stationen
- Embedded-Systeme
- DP-Alt-Monitore und -Displays
- Aktive DP-Alt-Kabel/-Adapter
| Teilnummer | Datenblatt | Beschreibung | Betriebsversorgungsspannung | Betriebsversorgungsstrom | Übertragungsgeschwindigkeit |
|---|---|---|---|---|---|
| PI3DPX1207CZHEX |  |
Schnittstelle - Signal Buffer, Verstärker Active Display V-QFN3590-42 T&R 3.5K | 3.3 V | 10 Gb/s | |
| PI3DPX1203BZLEX | |
Schnittstelle - Signal Buffer, Verstärker DisplayPort 1.4 HBR3 Linear Redriver | 2.5 V to 3.5 V | 243 mA | 10 Gb/s |
| PI3DPX1207B1ZHIEX | Schnittstelle - Signal Buffer, Verstärker Active Display V-QFN3590-42 T&R 3.5K | 3.3 V | 10 Gb/s | ||
| PI3DPX1207B1ZHEX | Schnittstelle - Signal Buffer, Verstärker Active Display V-QFN3590-42 T&R 3.5K | 3.3 V | 10 Gb/s |
