Diodes Incorporated PI3DPX1225Q-IC-Schnittstelle
Der Diodes Incorporated PI3DPX1225Q Schnittstellen-IC ist ein 10 GBit/s USB Type-C™ DP2.1/USB3 linearer 6:4-Crossbar-ReDriver mit einer integrierten Aux-/SBU-Schalter. Dieser Schnittstellen-IC entspricht den Industriestandards VESA DP Alt 2.1 UHBR10 und USB 3.2 Gen 2. Der nicht-blockierende lineare Redriver weist einen besseren additiven Jitter auf als der herkömmliche CMOS-limitierende ReDriver. Dieser IC verfügt über eine Empfängerentzerrung, einen flachen Gain und eine -1 dB Kompressionsausgangsschwingung für jeden DP-/USB-Modus. Der PI3DPX1225Q IC wird mit einer einzelnen Versorgungsspannung von 3,3 V betrieben. Dieser Schnittstellen-IC ist AEC-Q100-qualifiziert, PPAP-fähig und wird in nach IATF 16.949 zertifizierten Anlagen hergestellt. Der PI3DPX1225Q IC ist RoHs-konform und wird in einem 40-Pin-4 mm x-6 mm-WQFN-Gehäuse (ZLB) geliefert. Dieses Bauteil eignet sich für Fahrzeuganwendungen, die eine spezifische Änderungssteuerung, ein Smart-Cockpit, RSE und FAS erfordern.
Merkmale
- Flexible DP 2.1 UHBR10/USB 3.2 Gen 2 Typ-C-Schaltung für DP-Alt-Ausgang
- Latenzfreier DisplayPort-ReDriver für eine variable Videobildraten-Steuerung
- Konform mit DP 2.1 UHBR10 (10 Gbit/s) und USB 3.2 Gen 2 (10 Gbit/s) Standard
- Empfängerentzerrung, flache Gain und -1 dB Kompressionsausgangsschwingung für jeden DP-/USB-Modus
- Nicht blockierender Linear-Redriver mit extrem niedriger Latenz und transparenter DisplayPort-Link-Training-Unterstützung
- Integrierte Steuerlogikschaltung für Steck-/Trenn-, Normal- und Umdreh-Ausrichtungen des Typs C mit I2C-Programmiermodus
- Slave-I2C-Modusgeschwindigkeit von bis zu 1 MHz
- 3,3 V Einzelversorgungsspannung
- Unterstützt AEC-Q100 Klasse 3 und wird in einem Temperaturbereich von -40 °C bis 85 °C betrieben
- Vollständig RoHS-konform und völlig bleifrei
- Halogen- und antimonfreies umweltfreundliches Bauteil
- Gehäuse (bleifrei und umweltfreundlich):
- 40-Pin, 4 mm x 6 mm, WQFN (ZLB)
Applikationen
- Smartes Cockpit
- RSE- und erweiterte Fahrerassistenzsysteme (FAS)

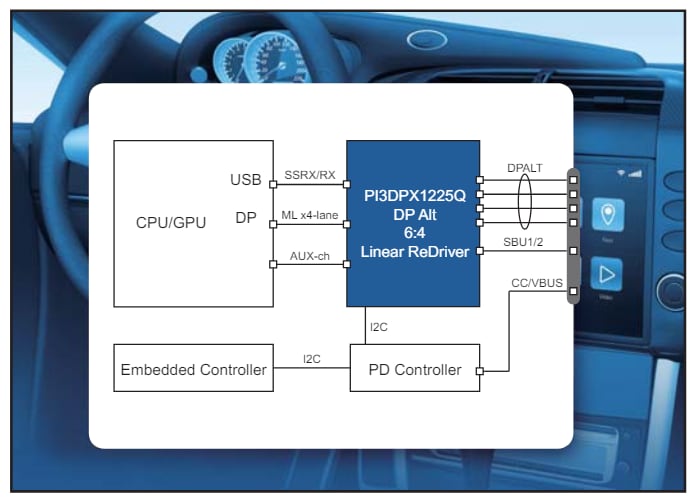

RSE-Applikationsdiagramm
Veröffentlichungsdatum: 2024-04-30
| Aktualisiert: 2024-08-22
