Diodes Incorporated PI3CH325x Multiplexer NanoSwitch™ ICs
Diodes Incorporated PI3CH325x Multiplexer NanoSwitch™ ICs sind 2-Kanal- oder 4-Kanal-Multiplexer/Demultiplexer mit dreistufigen Ausgängen. Der PI3CH325x Schalter verursacht keine zusätzlichen Ground-Bounce-Geräusche oder Ausbreitungsverzögerungen. Der PI3CH325x von Diodes Incorporated ist ideal zum Schalten von Signalen, die eine hohe Bandbreite (500 MHz) haben.
Merkmale
- Laufzeitverzögerungen von beinahe Null
- 4 Ω Schalter verbinden Eingänge mit Ausgängen
- Hohe Signal-Bandbreite (500 MHz)
- Über die Rail-to-Rail-Schaltung hinaus
- 0 bis 5 V Schaltung mit 3,3 V Stromversorgung
- 0 bis 3,3 V Schaltung mit 2,5 V Stromversorgung
- 0 bis 2,5 V Schaltung mit 1,8 V Stromversorgung
- 5 V I/O-tolerant bei Versorgung im AUS- und EIN-Zustand
- 1,8 V, 2,5 V und 3,3 V Versorgungsspannungsbetrieb
- Einsetzen bei laufendem Betrieb
- Industrielle Betriebstemperatur von -40 °C bis +85 °C
- 8 kV ESD-Schutz (Human Body Model)
- Latch-Up-Leistung von >200 mA gemäß JESD17
- Vollständig RoHS-konform und völlig bleifrei
- Halogen und antimonfrei "grünes" Bauelement
- Gehäuse (bleifrei und umweltfreundlich verfügbar):
- 16-Pin, 173 mil großes Kunststoffgehäuse, TSSOP (L)
- 16-Pin, 150 mil großes Kunststoffgehäuse, QSOP (Q)
- 16-polig, 1,8 x 2,6 mm, UQFN (ZTA)
Technische Daten
- Lagertemperatur von -65 °C bis +150 °C
- Umgebungstemperatur bei angelegter Leistung: -40 °C bis +85 °C
- Versorgungsspannung zum Massepotential bei 0,5 V bis +4,6 V
- DC-Eingangsspannung von 0,5 V bis +6,0 V
- DC-Ausgangsstrom von 64 mA
- Verlustleistung von 035 W
- ESD (alle Pins) von 8kV (HBM) und 1kV (CDM)
Datenblätter

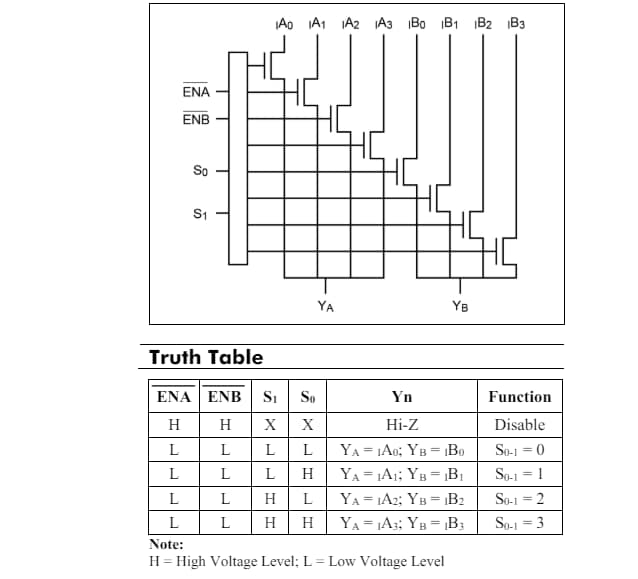

Blockdiagramme
