Diodes Incorporated AP22919Q 90-mΩ-Schalter

Der 90-mΩ-Schalter AP22919Q von Diodes Incorporated enthält einen P-Kanal-MOSFET mit einem Eingangsspannungsbereich von 1,6 V bis 5,5 V und Schaltströmen bis 1,5 A. Der Einkanal-Lastschalter AP22919Q verfügt über eine kontrollierte Einschalt-Anstiegsrate. Der AP22919Q steuert den EIN-Zustand mit einem Digitaleingang, der direkt mit Niederspannungssteuersignalen verbunden werden kann.

Wenn die Stromversorgung zum ersten Mal eingeschaltet wird, hindert ein Smart-Pulldown den ON-Pin daran zu schweben, bis die Systemsequenzierung abgeschlossen ist. Sobald der Pin absichtlich hoch angesteuert wird (VIH), wird der Smart-Pulldown getrennt, um einen unnötigen Stromverlust zu verhindern. Der AP22919Q mit Eigenschutz schützt vor Kurzschlussereignissen am Ausgang des Bauteils. Darüber hinaus verfügt das Bauteil über einen Übertemperaturschutz, um Schäden durch Überhitzung zu verhindern.

Der AP22919Q von Diodes Inc ist in einem SOT363-Standardgehäuse untergebracht.

Merkmale

  • AEC-Q100-Qualifizierung konform mit Bauteiltemperatur Klasse 1 (-40 °C bis +125 °C Umgebungstemperaturbereich)
  • 1,6 V bis 5,5 V Eingangsspannungsbereich
  • 1,5 AA maximaler Dauerstrom
  • NiedrigerR-ON
    • 90 mΩ bei VIN = 5 V (typisch)
    • 110 mΩ bei VIN = 3,6 V (typisch)
    • 180 mΩ bei VIN = 1,8 V (typisch)
  • 3 A typ. Ausgangskurzschluss-Sicherung
  • Langsames Einschalt-Timing zur Begrenzung des Einschaltstroms
    • 5 V Einschalten (tON) bei 2,3 ms bei 2,6 mV/Vs
    • 3,6 V Einschalten (tON) bei 2,0 ms bei 2,4 mV/Vs
    • 1,8 V Einschalten (tON) bei 1,4 ms bei 2,2 mV/Vs
  • Niedriger Ruhestrom von 7 µA (typisch)
  • Niedriger Abschaltstrom von 45 nA (typisch)
  • Einstellbare schnelle Ausgangsentladung (QOD) und interner QOD-Widerstand = 10 Ω (typisch)
  • Smart-ON-Pin-Pulldown:
    • EIN ≥ VIH  max. 100 nA von ION
    • EIN ≤ VIL  530 kΩ von RPD (typisch)
  • Aktiver HOHER Betrieb
  • Übertemperaturschutz
  • SOT363-Gehäuse mit kleinerem Formfaktor (Standard)
  • Vollständig RoHS-konform und völlig bleifrei
  • Halogen- und antimonfreies umweltfreundliches Bauteil

Applikationen

  • Infotainment- und Kombi-Haupteinheiten
  • Automotive-Kombi-Displays
  • ADAS Rundumsichtsystem-ECU
  • Karosseriesteuerungsmodule und Gateways

Typischer Anwendungsschaltkreis

Applikations-Schaltungsdiagramm - Diodes Incorporated AP22919Q 90-mΩ-Schalter

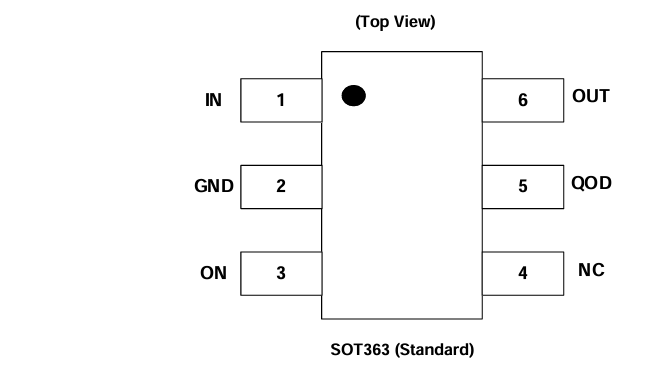

Kontaktzuweisungen

Schaltungsanordnung - Diodes Incorporated AP22919Q 90-mΩ-Schalter

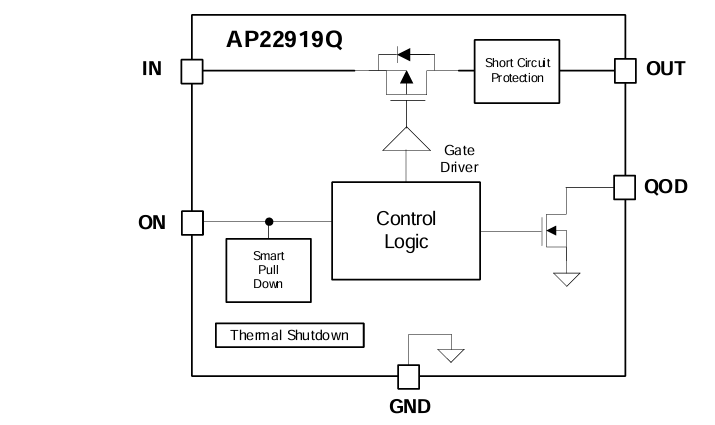

Funktionales Blockdiagramm

Blockdiagramm - Diodes Incorporated AP22919Q 90-mΩ-Schalter
Veröffentlichungsdatum: 2024-11-26 | Aktualisiert: 2024-12-08
