Diodes Incorporated AH32x Unipolare Zweidraht-Hall-Effekt/Verriegelungsschalter

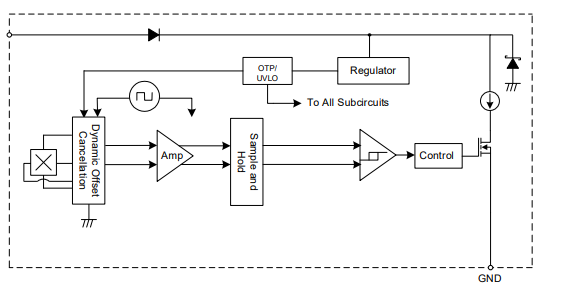

Die unipolaren Zweidraht-Hall-Effekt/Verriegelungsschalter AH32x von Diodes Incorporated sind Zweidraht-Hall-Effekt -ICs mit hoher Spannung und hoher Empfindlichkeit, die für verschiedene Applikationen ausgelegt sind. Diese Schalter verfügen über einen integrierten thermischen Schutz, der den Chip abschaltet, wenn die Temperatur auf einen anormalen Wert ansteigt. Der Chip startet automatisch neu, sobald die Sperrschichttemperatur unter den sicheren Wert fällt. Die AH32x Schalter verfügen über eine spannungsstabilisierte Architektur und einen internen Bandlückenregler zur Bereitstellung einer temperaturkompensierten Versorgung für interne Schaltungen. Diese ICs verfügen über eine integrierte Sperrdiode mit einer Zener-Klemme auf der Versorgung für Robustheit und Schutz. Die AH32x Schalter werden in einem Versorgungsspannungsbereich von 2,7 V bis 27 V und einem Temperaturbereich von -40°C bis 150°C betrieben. Zu den typischen Applikationen gehören Positions- und Näherungserkennung in Fahrzeuganwendungen, Sitzposition, Sicherheitsgurt-Schnalle, Scheibenwischer-Position, Fensterheber und Gangauswahl-Position.

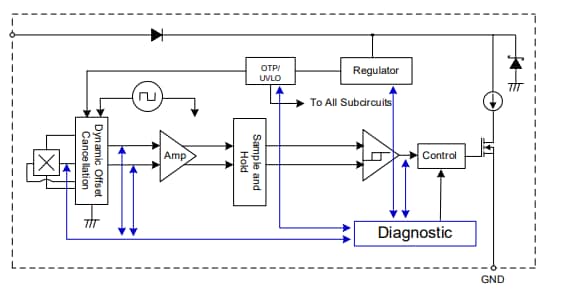

Die AH32X unipolaren/Verriegelungsschalter-Selbstdiagnosefunktionen sind unipolare Zweidraht-Hall-Effekt-Verriegelungsschalter-ICs mit hoher Empfindlichkeit und integrierten Selbstdiagnose und fahrzeugkonform. Die AH3241Q, AH3242Q und AH3243Q unipolaren 2-Draht-Schalter schalten den Versorgungsstrom (niedrig oder hoch) ein, wenn die Flussdichte BOP überschreitet. Der Ausgangszustand wird gehalten, bis eine Umkehr der magnetischen Flussdichte unter BRP fällt, wodurch der Ausgangsstrom ausgeschaltet wird. Die AH3280Q, AH3281Q und AH3282Q Zweidraht-Verriegelungsschalter schalten den Ausgangsstrom ein, wenn die magnetische Flussdichte größer als BOP ist. Der Ausgang wird gehalten, bis eine magnetische Flussdichte unter BRP fällt, wodurch der Ausgangsstrom ausgeschaltet wird.

Merkmale

Chopper-stabilisiertes Design ermöglicht
- Hervorragende Temperaturstabilität
- Minimale Schaltpunkt-Drift
- Verbesserte Beständigkeit gegen Belastungen
Bleifrei und vollständig RoHS-konform
