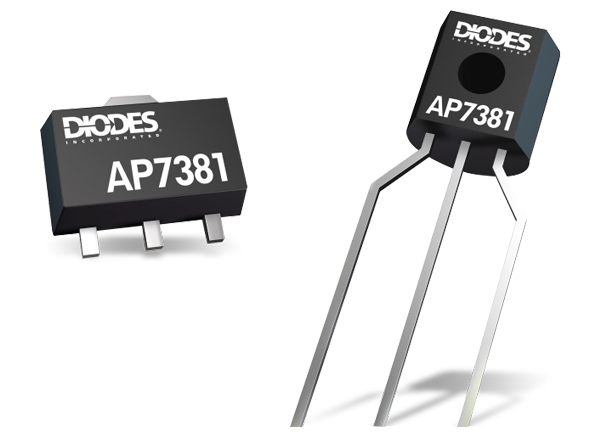

Diodes Incorporated AP7381 Positive Spannungsregler-ICs
Diodes Incorporated AP7381 positive Spannungsregler-ICs sind mit ihrem extrem niedrigen Ruhestrom für maximale Systemlaufzeiten ausgelegt. Diese AP7381 Spannungsregler verfügen über einen großen Eingangsspannungsbereich, eine niedrige Dropout-Spannung, hohe Genauigkeit und hervorragende Leitungs-/Lastregelung, thermische Abschaltung und einen eingebauten Übertemperaturschutz (OTP). Die AP7381 Spannungsregler bestehen aus einem Fehlerverstärker, einem Widerstandsnetzwerk und einer Spannungsreferenz für die Einstellung der Ausgangsspannung. Diese AP7381 Spannungsregler-ICs sind in platzsparenden SOT23-, SOT89- und TO92-Gehäusen erhältlich, die den Industriestandard-Footprints entsprechen. Zu den typischen Applikationen gehören batteriebetriebene Bauteile, Heimautomatisierung, Beleuchtung, Messgeräte, tragbare Informationsgeräte, Laptops, Palmtops und Notebook-Computer.
Merkmale
- Großer Eingangsspannungsbereich: 3,4 V bis 40 V
- Großer Ausgangsspannungsbereich: 2,8 V, 3,3 V, 5 V und 7 V
- Niedrige Dropout-Spannung
- Niedriger Erdstrom
- Hohe Ausgangsspannungsgenauigkeit
- Kompatibel mit Keramikkondensatoren mit niedriger ESR
- Hervorragende Leitungs- und Lastregelung
- Thermische Abschaltung
- Kurzschlussschutz
Applikationen
- Batteriebetriebene Geräte
- Heimautomatisierung
- Beleuchtung
- Klimasteuerung
- Adapter
- E-Meter
- Smart-Stromnetz und Energie
- Laptops, Palmtops und Notebook-Computer
- Tragbare Datengeräte

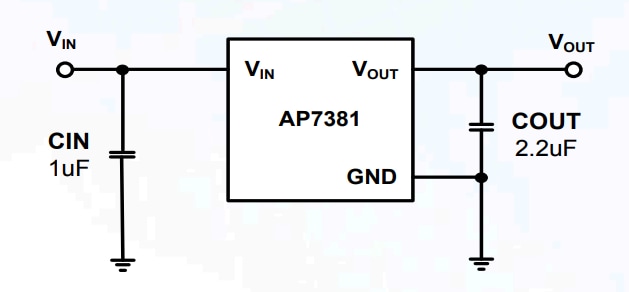

AP7381 Typische Applikationen - Diagramm
Veröffentlichungsdatum: 2018-07-24
| Aktualisiert: 2022-09-30
