Diodes Incorporated AP22653Q Leistungsschalter mit einstellbarer Genauigkeit
Diodes Incorporated AP22653Q Strombegrenzungs-Leistungsschalter mit einstellbarer Genauigkeit sind für Applikationen optimiert, die eine präzise Strombegrenzung erfordern oder die einen Dauerlaststrom von bis zu 1,5 A bei hohen Lasten/Kurzschlüssen bereitstellen müssen. Die AP22653Q Schalter bieten einen programmierbaren Strombegrenzungsschwellenwert zwischen 125 mA und 1.735 mA (typisch) über einen externen Widerstand. Durch die Verwendung von hohen Strombegrenzungseinstellungen wird eine Strombegrenzungsgenauigkeit von ±7 % erreicht. Die Anstiegs- und Abfallzeiten werden kontrolliert, um den Stromstöße beim Ein- und Ausschalten niedrig zu halten.
Der AP22653Q bietet eine vollständige Schutzlösung für Applikationen mit hohen kapazitiven Lasten und potenziellen Kurzschlüssen, die eine Sperrstromsperre und -begrenzung, einen Überstrom- und Übertemperaturschutz sowie eine Kurzschluss-Sicherung und eine kontrollierte Anstiegszeit- und Unterspannungssperrfunktion bieten.
Eine störungsfreie Funktion von 6 ms am Open-Drain-Flag-Ausgang verhindert eine falsche Überstrommeldung und erfordert keine externen Komponenten. Der AP22653Q begrenzt den Ausgangsstrom auf einen sicheren Wert, wenn der Ausgangsstrom einen Strombegrenzungs-Schwellenwert überschreitet.
Die AP22653Q Leistungsschalter mit einstellbarer Genauigkeit von Diodes Inc verfügen über eine schnelle Kurzschluss-Anschwingzeit für eine verbesserte Gesamtsystemrobustheit und sind in einem SOT26-Gehäuse (Typ A1) erhältlich.
Merkmale
- Maximaler Laststrom: bis zu 1,5 A
- Genau einstellbare Strombegrenzung: 125 mA bis 1.735 mA
- Genauigkeit der einstellbaren Strombegrenzung von ±7 % bei 1,735 A mit RLIM = 15 kΩ
- Konstantstrom-Version
- 5 µs (typisch) Kurze Anschwingzeit bei Kurzschlüssen
- Rückstromsperre während des Herunterfahrens und Rückstrombegrenzung im aktivierten Zustand
- Betriebsbereich: 3,0 V bis 5,5 V
- Integrierter Soft-Start mit einer typischen Anstiegszeit von 0,5 ms
- Überstrom- Ausgangsüberspannungs- und thermischer Schutz
- Fehlerrückmeldung (FAULT) mit Ausblendzeit
- ESD-Schutz: 2 kV HBM, 750 V CDM
- Aktive High-Freigabe
- SOT26-Gehäuse in umweltfreundlicher Formkomponente (kein Br, Sb) erhältlich
- 16 kV ESD-Schutz gemäß IEC 61000-4-2 (mit externer Kapazität)
- UL-anerkannt
- IEC60950-1 CB-Zertifizierung
- Mit den folgenden Ergebnissen gemäß AEC-Q100 qualifiziert:
- Bauteiltemperatur Klasse 1: TA -40 °C bis +125 °C Umgebungsbetriebstemperaturbereich
- HBM-ESD-Bauteilklassifikation Stufe H2
- CDM-ESD-Bauteilklassifikation Stufe C3B
- Vollständig bleifrei und vollständig RoHS-konform
- Halogen- und antimonfreies, umweltfreundliches Gerät
Applikationen
- Laptops
- USB-Anschlüsse/-Hubs
- Automotive-ECU-Versorgungsschienen-Stromverteilung und -Schaltung
- Automotive-ECU-Versorgungsschienen-Präzisions-Strombegrenzung

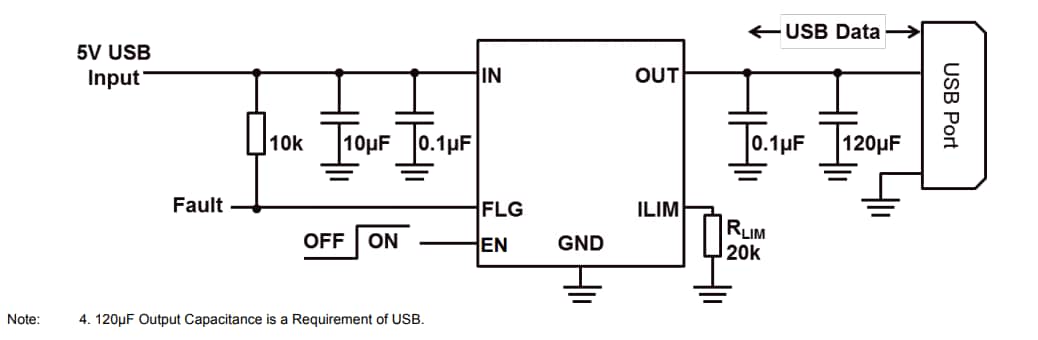

Typische Applikations-Schaltung
Funktionales Blockdiagramm
