Cypress CYBLE-2120xx-x0 EZ-BLE™ PRoC™-Module

Cypress CYBLE-2120xx-x0 EZ-BLE™ PRoC™-Module

Die Cypress CYBLE-2120xx-x0 EZ-BLE™ PRoC™-Module sind drahtlose Bluetooth Low Energy (BLE)-Modullösungen, die Quarz-Oszillatoren, Spurantennen, passive Komponenten und den Cypress PRoC BLE integrieren. Die Module unterstützen durch ihre programmierbare Architektur eine Reihe von Peripheriefunktionen (ADC, Timer, Zähler, PWM) und serielle Kommunikationsprotokolle (I2C, UART, SPI). Dazu gehören ein gebührenfreier BLE-Stack, der mit Bluetooth 4.1 kompatibel ist und bis zu 23 GPIOs in einem 14,52×19,20×2,00mm großen Gehäuse bietet.

Merkmale
  • Modulgröße: 14,52mm × 19,20mm × 2,00mm (mit Schirmung)
  • Lötpadverbindungen mit Noppen für Benutzerfreundlichkeit
  • 256KB Flash-Speicher, 32KB SRAM-Speicher
  • Bis zu 23 GPIOs sind als Open-Drain hoch/niedrig, HI-Z analog, HI-Z digital oder als starker Ausgang konfigurierbar
  • Bluetooth 4.1 Einzelmodus-Modul
  • Gemäß FCC-, IC- MIC-, KC- und CE-Regelungen zertifiziert
  • Industrieller Betriebstemperaturbereich: -40°C bis 85°C
  • 32-Bit Prozessor (0,9 DMIPS/MHz) mit 32-Bit Einzelzyklus-Multiplikation und einem Betrieb bei 48MHz
  • Watchdog-Timer mit dediziertem internem Oszillator mit niedriger Geschwindigkeit (ILO)

  • Zwei-Pin-SWD für die Programmierung
  • Gemäß FCC-, CE- MIC-, KC- und IC-Regelungen zertifiziert Siehe KBA210638 für HF-Zertifizierungs-Testberichte.
  • Bluetooth SIG 4.1 qualifiziert (nur CYBLE-212019-00)
  • QDID: 81503
  • Erklärung ID: D030315
  • Das CYBLE-212019-EVAL EZ-BLE PRoC Evaluationsboard ist zur Auswertung und Entwicklung von Anwendungen mit dem EZ-BLE PRoC Modul ausgelegt

    • Anwendungsbereiche
  • Medizinische Geräte
  • Tragbare Elektronik
  • Heimautomatisierungslösungen
  • Smartphone-Zubehör
  • Beacon-Geräte

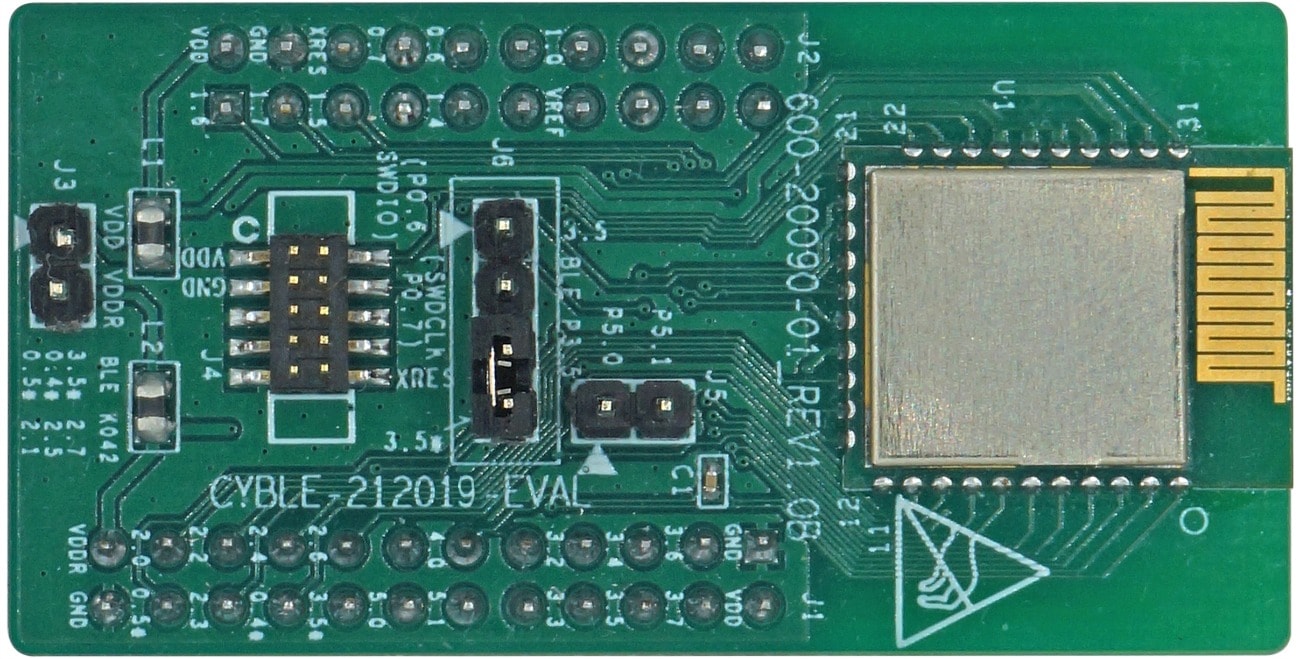

Cypress CYBLE-212019-EVAL EZ-BLE PRoC Evaluationsboard

Das Cypress CYBLE-212019-EVAL EZ-BLE PRoC Evaluationsboard ermöglicht die Auswertung und Entwicklung von Anwendungen mit dem CYBLE-212019-00 EZ-BLE PRoC Modul. Die Platine kann mit dem BLE Pioneer-Kit und dem PSoC-Creator zur Entwicklung von BLE-Anwendungen verwendet werden. Die CYBLE-212019-EVAL Platine kann auch mit dem PSoC MiniProg3 Programm und dem Debug-Kit (CY8CKIT-002) programmiert und ausgewertet werden.


eNews
  • Cypress Semiconductor
Veröffentlichungsdatum: 2016-11-17 | Aktualisiert: 2016-11-17
