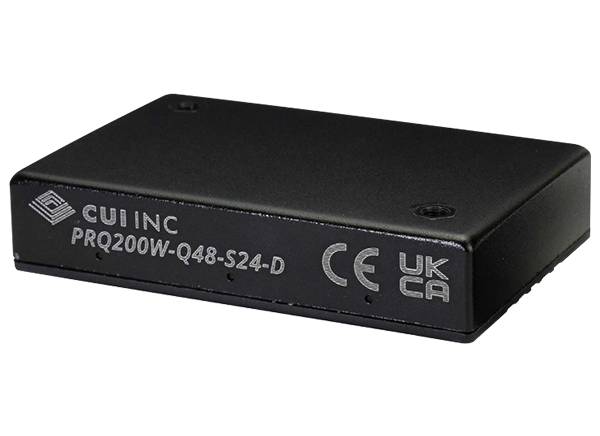

CUI Inc PRQ200W-D 200 W isolierte DC-DC-Wandler

CUI Inc. PRQ200W-D 200W Isolierte DC-DC-Wandler sind Quarter-Brick-Wandler in einem vollständig gekapselten Gehäuse aus Aluminiumlegierung mit schwarzem Kunststoffboden und einer UL 94V-0-Bewertung. Diese Hochleistungs-DC-DC-Wandler bieten eine EN 62368-1-Zertifizierung mit einem Wirkungsgrad von bis zu 91 % und einem extrem großen Eingangsbereich von 4:1. Die CUI Inc. PRQ200W-D 200 W isolierte DC-DC-Wandler sind ideal für Daten-, Telekommunikations-, Robotik- und Industrieanwendungen, bei denen eine große Menge an Leistung in einem kompakten Gehäuse benötigt wird.

Merkmale

  • 1/4-Brick-Gehäuse mit Industriestandard-Pinout, DIP-Gehäuse
  • 4:1 Extrem großer Eingangsspannungsbereich
  • Geregelter Einfachausgang
  • Hoher Wirkungsgrad von bis zu 91 %
  • Ein-/Aus-Fernsteuerung
  • Kurzschluss-, Überstrom-, Überspannungs- und Übertemperaturschutz am Ausgang
  • Fünfseitig abgeschirmtes Gehäuse
  • Erhältlich mit Kühlkörper oder Grundplatte
  • EN 62368-1-zugelassen
  • RoHs-konform

Applikationen

  • Daten
  • Telekommunikation
  • Robotik
  • Industrie

Technische Daten

  • Eingangsspannung
    • 48 V DC typisch
    • 18 VDC bis 75 VDC Bereich
  • -0,7 VDC bis 90 VDC Eingangsstoßspannungsbereich
  • Isolierter 200-W-Ausgang
  • Ausgangsspannungsbereich: 5 VDC bis 48 VDC
  • 4,2 A bis 40,0 A maximaler Ausgangsstrom
  • 250 kHz typische Schaltfrequenz
  • ±3 % typisches Einschwingverhalten
  • Temperaturkoeffizient: ±0,03 %/°C
  • Isolierung: 2.250 VDC
  • 250 mVp-p oder 300 mVp-p maximale Restwelligkeit und Rauschen
  • Wirkungsgrad zwischen 88 % und 91 %
  • Isolationswiderstand: 100 MΩ (min.)
  • 2.200 pF Isolationskapazität
  • Temperaturbereiche
    • Betriebstemperatur: -40 °C bis +85 °C
    • Lagertemperatur: -55 °C bis +125 °C
    • 5 % bis 95 % Luftfeuchtigkeit bei Lagerung, nicht kondensierend
  • Abmessungen
    • 61.8mm x 40.2mm x 12.7mm
    • 62,0 mm x 56,0 mm x 14,6 mm mit Grundplatte
    • 61,8 mm x 40,2 mm x 27,7 mm mit Kühlkörper
  • Natürliche Strömungskühlung
  • UL94V-0 Brennbarkeitsklasse
