Coilcraft Hochleistungs-Sperrwandler für PoE
Coilcraft Hochleistungs-Sperrwandler für Power-over-Ethernet (PoE) sind für PoE-Powered-Devices(PD)-DC/DC-Sperrwandler von bis zu 51 W ausgelegt. Diese Transformatoren sind zur Erfüllung der Anforderungen des IEEE802.3bt-Standards ausgelegt und werden bei einer Frequenz von 250 kHz mit einem Eingangsspannungsbereich von 36 V bis 57 V betrieben. Diese Hochleistungs-Sperrwandler bieten eine Isolierung von 1.500 Vrms, 1 Minute (Hipot) zwischen Primär- und Hilfswicklungen zu Sekundärwicklungen. Diese Transformatoren sind die ideale Lösung für Hochleistungs-PoE-Applikationen in Smart-Gebäuden und IoT.
Merkmale
- Sind für 51-W-DC/DC-Leistungswandler von Flyback-PoE-Powered-Devices (PD) ausgelegt
- Zur Erfüllung der Anforderungen des bevorstehenden IEEE802.3abt-Standards ausgelegt
- Wird bei einer Schaltfrequenz von 250 kHz mit einem Eingangsspannungsbereich von 36 V bis 57 V betrieben
- Isolierung von 1.500 Vrms, 1 Minute (Hipot) zwischen Primär- und Hilfswicklungen und Hilfs- zu Sekundärwicklungen
- Zinn-Silber über Zinn über Nickel über Phosphor-Bronze
- Ferritkernmaterial
- Gewicht: 6,5 g bis 8 g
- Umgebungstemperaturbereich: -40 °C bis +165 °C

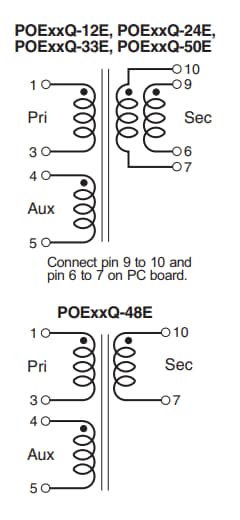

Schaltplan-Diagramm
Technische Zeichnung
Coilcraft Magnete für PoE-/PoE-Plus-Applikationen
Coilcraft Magnetics for PoE/PoE+ Applications
36V to 72V input, 250kHz switching frequency, and ideal for Power-over-Ethernet applications (PoE).
Veröffentlichungsdatum: 2019-09-09
| Aktualisiert: 2023-08-09
