Broadcom Pyroelektrische Dünnfilm-Zweikanal-Sensoren
Die pyroelektrischen Dünnfilm-Zweikanal-Sensoren von Broadcom/Avago sind Infrarot (IR)-Sensoren, die für die Gaserkennung und weitere Stoffkonzentrationsmessungen ausgelegt sind. Die pyroelektrischen Zweikanal-Sensoren zeichnen sich durch eine außergewöhnlich hohe Empfindlichkeit, geringe Mikrofonie und eine in ihrer Klasse führende thermische und elektrische Stabilität aus. Der Hochleistungs-Doppelstrom- Modus-Sensor liefert ein Signal-Rausch-Verhältnis von ~10.000 und bietet eine schnelle, stabile Reaktion über einen breiten Betriebsfrequenzbereich.
Das Broadcom / Avago Dünnfilm-Pyroelektrik-Zweikanal-Sensorenelement ist in eine rauscharme Schaltung mit einem internen CMOS-Operationsverstärker eingebaut, der über einen 10-GΩ-Rückkopplungswiderstand ein Spannungssignal ausgibt, das um die Hälfte der Versorgungsschiene zentriert ist.
Merkmale
- Hohe Empfindlichkeit
- Niedrige Mikrofonie
- Erstklassige thermische und elektrische Stabilität
- Signal-Rausch-Verhältnis von ~10.000
Applikationen
- Gaserkennung
- Messungen der Substanzkonzentration
Technische Daten
- Elektrische Eigenschaften
- 8,0 V (max.) Spannung (+V)
- 2,7 V min. Spannung
- Ausgangsspannung normalisiert um die Mitte der Schiene
- S vib~2 μV/g bei 10 Hz Mikrofonie
- ~12 ms Zeitkonstante
- Betriebstemperatur von -40 °C bis +85 °C
- Lagertemperatur von -40 °C bis +110 °C
- Sensor-Eigenschaften
- 2,6 mm quadratisch Filteröffnung
- Elementgröße: 1.000 μm x 1.000 μm
- TO39-Gehäuse
- Empfindlichkeit: 150.000 V/W
- 3,5 cm x 108 cm√Hz/ B T
- 70 μV√Hz Rauschen
Dazugehöriges Board
Broadcom ezPyro™ Backplane-Board
Bietet Flexibilität durch das Hosting von bis zu vier ezPyro SMD-Breakout-Boards.
Verwandte Produkte
Broadcom Pyroelektrische Dünnfilm-Flammensensoren
Infrarot-Flammenmelder mit hoher Empfindlichkeit und weitem Sichtfeld von typisch 100°.

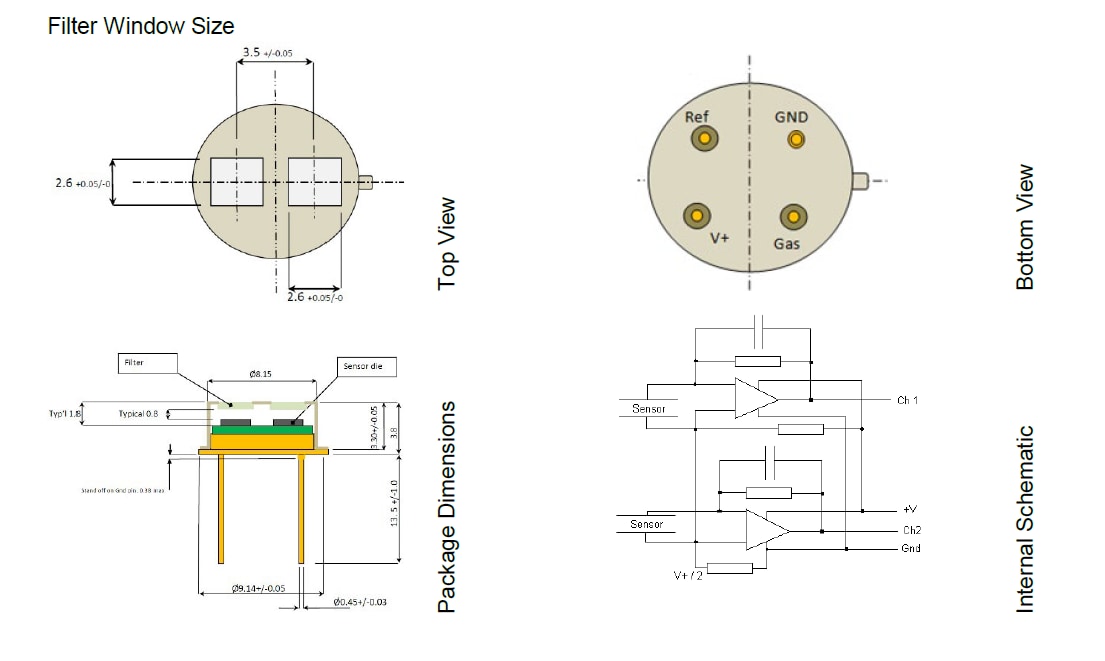

Abmessungen
