Broadcom ASCB-UTC2 2828 Dreifarbige PLCC-6-LED
Die Broadcom ASCB-UTC2 dreifarbige 2828-PLCC-6-LED bietet individuell adressierbare Pins für jede Farbe in einem kleinen 2,8 mm x 2,8 mm-Gehäuse. Die ASCB-UTC2 LED verfügt über ein vollständig schwarzes Gehäuse, das den Kontrast des Displays mit kleinem Rastermaß verbessert. Die ASCB-UTC2 dreifarbige 2828-PLCC-6-LED von Broadcom ermöglicht eine einfache Bestückung und ist in Gurtverpackung verpackt. Der ASCB-UTC2 ist für den Einsatz in Vollfarben-Display-Applikationen ausgelegt.
Merkmale
- Vollständig schwarzes PLCC-6-Gehäuse
- Kurze Leitungen für einen besseren Vergussprozess
- Diffuse Umhüllung
- Kompatibel mit Reflow-Lötverfahren
- MSL 5 A
Technische Daten
- Lichtstärke (typisch)
- Rot: 530mcd
- Grün: 1.000 mcd
- Blau: 210mcd
- Dominante Wellenlänge (typisch)
- Rot: 621 nm
- Grün: 522 nm
- Blau: 470 nm
- Spitzenwellenlänge
- Rot: 628 nm
- Grün: 516 nm
- Blau: 466 nm
- Sichtwinkel: 105°
- Spitzendurchlassstrom: 100 mA (max.)
- DC-Durchlassstrom
- Rot: 50 mA
- Grün: 30 mA
- Blau: 30 mA
- Verlustleistung
- Rot: 120 mW
- Grün: 102 mW
- Blau: 102 mW
- LED-Sperrschichttemperatur: +105 °C
- Betriebstemperaturbereich: -40 °C bis +85 °C
- 2,8 mm x 2,8 mm x 2,4 mm Gehäuse

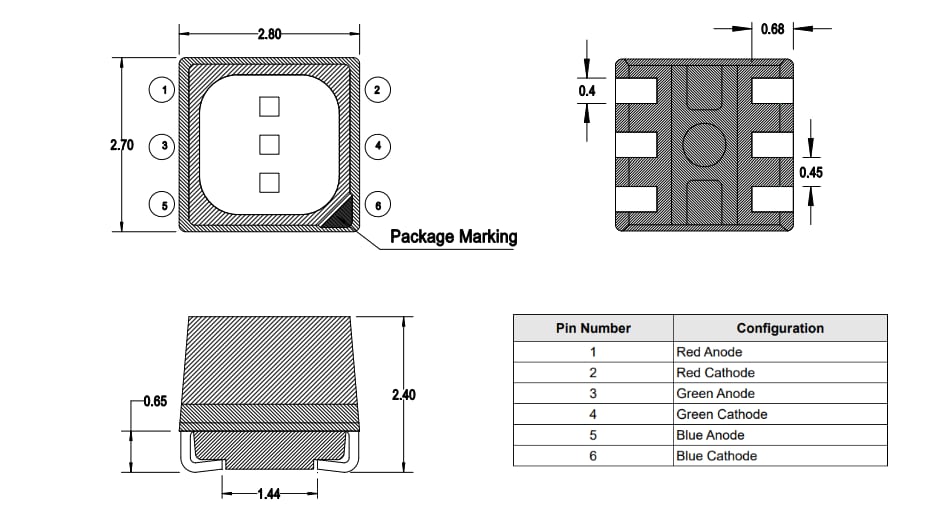

Gehäuseabmessungen
Applikationsinfos
