Bourns SM453230-1x1N7Y Chip-LAN-Transformatoren

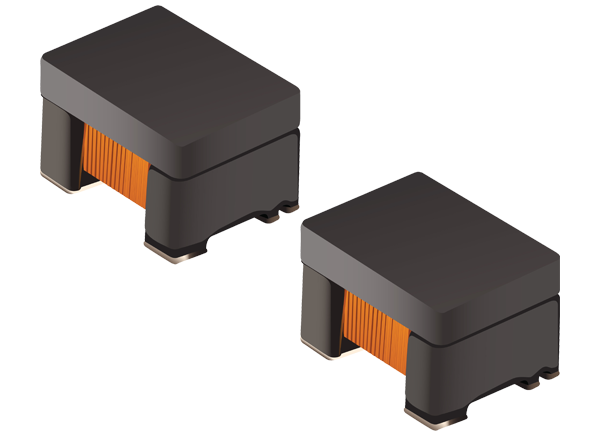

Bourns SM453230-1x1N7Y Chip-LAN-Transformatoren sind diskrete Transformator-/Gleichtakt-Chip-Induktivitäten, die ein hohes Maß an Flexibilität in PCB-Layouts bieten. Die kleinen SM453230-1x1N7Y Transformatoren mit Abmessungen von 4,7 mm x 3,3 mm x 2,9 mm bieten Kompatibilität mit IEEE 802.3 Ethernet und 1G-/2,5-G-/5-G-Base-T (SM453230-181N7Y) oder 1-G-/2,5-G-/5-G-/10-G-Base-T (SM453230-121N7Y). Diese Bauteile arbeiten in einem Temperaturbereich von -40 °C bis +85 °C und eignen sich hervorragend für Hochgeschwindigkeits-Telekommunikations- und Netzwerk-Bauteile.
Merkmale
- IEEE 802.3 Ethernet-kompatibel
- Kompatibel mit
- 1-G-/2,5-G-/5-G-/10-G-BASE-T für SM453230-121N7Y
- 1-G-/2,5-G-/5-G-BASE-T für SM453230-181N7Y
- Diskrete Transformatoren und Gleichtaktdrosseln für flexibles PCB-Layout
- Ideal für Hochgeschwindigkeits-Telekommunikations- und Netzwerk-Bauteile
- Paarung mit Gleichtaktdrosseln zur EMI-Reduzierung
- SRF2012-900YA für SM453230-121N7Y
- SRF2012A-801Y für SM453230-181N7Y
- Temperaturbereich: -40 °C bis +85 °C
- RoHS-konform und halogenfrei
Technische Daten
- SM453230-121N7Y
- Induktivität von 120 µH bei 100 kHz, 0,1 V, 0 mA (min.)
- Windungsverhältnis von ±3 %
- Einfügungsdämpfung von -2,0 dB (typisch), -3,0 dB (max.) bei 1 MHz bis 500 MHz
- Typische Kapazität: 21 pF
- 1.500 VAC Hi-Pot für 60 Sek.
- SM453230-181N7Y
- Induktivität von 180 µH bei 100 kHz, 0,1 V, 0 mA (min.)
- Windungsverhältnis von ±3 %
- Maximale Einfügungsdämpfung von -1,0 dB bei 1 MHz bis 5.100 MHz
- Typische Kapazität: 35 pF
- 1.500 VAC Hi-Pot für 60 Sek.
Elektro-Schaltplan

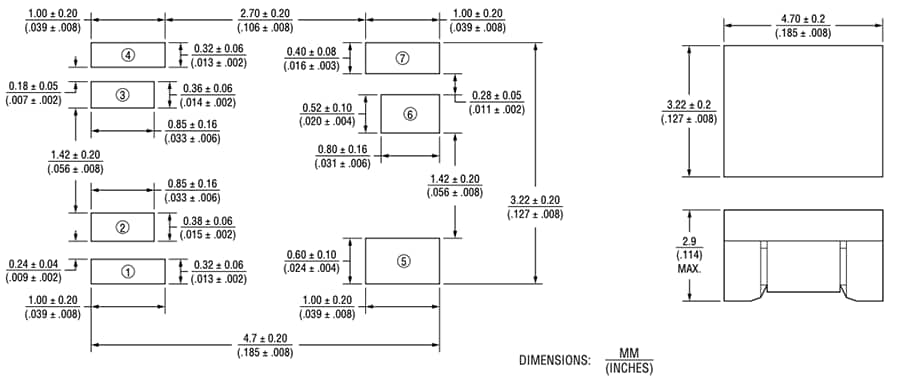

Abmessungen
