Bourns AD- und SD-Miniatur-Wärmeabschalter
Die AD- und SD-Miniatur-Wärmeabschalter (TCO) von Bourns sind rückstellbare Mini-Trennbauteile mit fortschrittlichen BLUETOOTH -Übertemperaturschutz-Technologien. Diese TCO-Bauteile verwenden einen hocheingestuften korrosionsbeständigen Bimetall-Mechanismus für eine bessere Beständigkeit in feuchten Umgebungen. Die SD und AD TCO Guard sind entweder nicht automatisch rücksetzbar (Self-Hold-Funktion) oder automatisch rücksetzbar (Nicht-Self-Hold-Funktion). Diese TCO-Bauteile verfügen über einen Überstromschutz und regeln abnormalen, übermäßigen Strom nahezu sofort bis zu vorgegebenen Grenzen.
Die SD- und AD-TCO-Bauteile arbeiten bei einem maximalen Widerstand von 4 mΩ, einem Auslöstemperaturbereich von 55 °C bis 150 °C mit einer Toleranz von ±5 °C. Diese TCO-Bauteile eignen sich hervorragend für den Einsatz in Heizgeräten, Motoren, Akkus und Lithium-Ionen-Batterien in PCs, Tablets, Smartphones und Powerbanks.
Merkmale
- Miniatur-Wärmeabschalter (TCO)
- Kleine Gehäusegröße
- Übertemperatur- und Überstromschutz
- Kontrolliert abnormalen, übermäßigen Strom sofort bis zu vorgegebenen Grenzwerten
- Großer Temperaturbereich
- RoHS-konform
Technische Daten
- Maximaler Widerstand: 4 mΩ
- Mindest-Haltespannung: 8 V bei 25 °C für eine Minute
- Mindest-Reset-Temperatur: 20 °C oder 40 °C
- Maximaler Ableitstrom bei 25 ℃: 300 mA
- Auslöse-Temperaturbereich mit einer Toleranz von ±5 °C: 55 °C bis 150 °C
- Applikations-Temperaturbereich: -40 °C bis +125 °C
Applikationen
- Heizgeräte
- Motoren
- Akku
- Lithium-Ionen-Batterien in PCs, Tablets, Smartphones und Powerbanks
Schaltplan

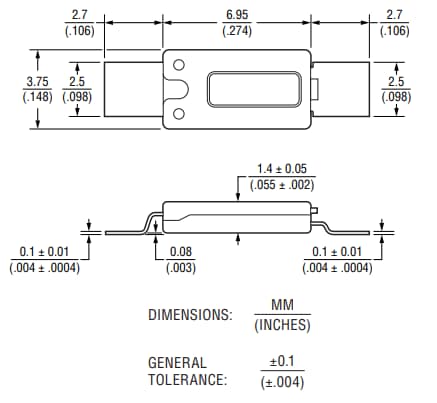

Maßdiagramm (AD-Miniatur-Bauteil)
Maßdiagramm (SD-Miniatur-Bauteil)
