BittWare XUP-P3R FPGA-Beschleunigerkarte

Die BittWare XUP-P3R FPGA-Beschleunigerkarte ist eine 3/4-Längen-PCIe-x16-Karte, die auf dem Xilinx Virtex UltraScale + FPGA basiert, das eine hohe Leistungsfähigkeit, eine hohe Bandbreite und eine reduzierte Latenz für Systeme liefert, die einen massiven Datenfluss und eine Paketverarbeitung erfordern. Die XUP-P3R Karte bietet umfangreiche Speicherkonfigurationen, einschließlich Unterstützung für bis zu 512 GB, anspruchsvolle Takt- und Timing-Optionen und vier QSFP-Käfige auf dem Frontpanel, die jeweils 100 GBit/s (4x25) und 100 GbE unterstützen. Der serielle Erweiterungsanschluss (SEP) ermöglicht die Erweiterung des XUPP3R für einen zusätzlichen PCIe Gen3 x16 Steckplatz, zusätzliche 4 QSFPs oder eine Verbindung zwischen zwei XUPP3Rs. Die XUP-P3R FPGA-Beschleunigerkarte von BittWare enthält einen Board-Management-Controller (BMC) für eine fortschrittliche Systemüberwachung und Vereinfachung der Integration und Verwaltung der Plattform. Der XUP-P3R eignet sich hervorragend für Rechenzentrumsapplikationen, einschließlich Netzwerkverarbeitung und Sicherheit, Beschleunigung, Speicherung, Übertragung und SigInt.

Merkmale

Umfangreiche Speicherkonfigurationen, bis zu 512 GB DDR4
Integriert BMC für eine erweiterte Systemüberwachung
4 x 100 GbE über 4 QSFP28

2,5 Millionen LCs FPGA von Xilinx bis zu VU9P
Vereinfacht die Integration und Verwaltung der Plattform

Technische Daten

FPGA
- Virtex UltraScale+ VU9P
- Core-Geschwindigkeitsklasse – 2
On-Board-Flash-Speicher für das Hochfahren von FPGA
Externer Speicher
- 4 DIMM-Positionen, die jeweils Folgendes unterstützen:
  - Bis zu 128 GBytes DDR4 x72 mit ECC
  - Bis zu 576 MBits Dual-QDR-II+ x 18 (2 unabhängige 288-MBit-Banken)
x16 Gen3 Host-Schnittstelle direkt zum FPGA
Mikro-USB-2.0-Anschlüsse für Debugging und Programmierung von FPGA und Flash
Serieller Erweiterungsanschluss (SEP)
- Erweiterungsschnittstelle zu FPGA über 20 x GTY-Transceiver (optional; erfordert einen zweiten Steckplatz)
- 14 x GPIO-Signale zum FPGA
Boardmanagement-Controller
- Spannungs-, Strom- und Temperaturüberwachung
  - Leistungssequenzierung und Reset
- Upgrades vor Ort
- FPGA-Konfiguration und -Steuerung
- Taktkonfiguration
- I²C-Bus-Zugang
- USB 2,0
- Spannungsüberlagerungen
FPGA-Entwicklung

QSFP-Käfige
- 4 QSFP28-Käfige (zQSFP) auf dem Frontpanel, die direkt mit dem FPGA über 16 Transceiver verbunden sind
- Unterstützen jeweils 100 GbE, 40 GbE, 4 x 25 GbE oder 4 x 10 GbE und können für 400 GbE kombiniert werden

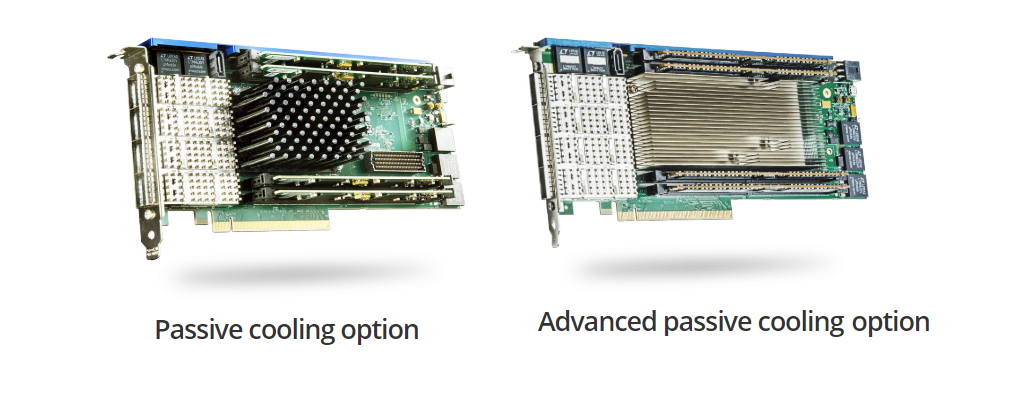

Kühlung
- Aktiver Lüfter mit doppelter Breite und Kühlkörper – Standard
- Passiver Kühlkörper mit doppelter Breite – optional
- Erweiterte passive Kühlung mit doppelter Breite über Wärmerohre – optional
Elektrische Daten
- On-Board-Leistung, die von einem 12-V-PCIe-Steckplatz und einem AUX-Steckverbinder (6-Pin) abgeleitet wird
- Die Verlustleistung ist applikationsabhängig
+5 °C bis +35 °C Betriebstemperaturbereich
Formfaktor
- 3/4-langes PCIe-Board mit zwei Steckplätzen und Standardhöhe
- 9,4 Zoll x 4,37 Zoll
Applikationsentwicklung
- HDL/Verilog
  - BittWorks II-Toolkit – Host-, Befehls- und Debug-Tools für die BittWare-Hardware
  - Xilinx Vivado Design-Suite
- OpenCL – Xilinx SDAccel-Entwicklungsumgebung, SDAccel-Plattformfreigabe und vorgefertigte Beispiele für XUP-P3R

Compliances

•  FCC (USA) 47CFR15.107 / 47CFR15.109
•  CE (Europe) EN 55032:2015/A11:2020 / EN55024:2010 / EN 55035:2017 / EN 61000-3-2:2014 / EN 610003-3:2013
•  UKCA (United Kingdom) BS EN 55032:2012/AC:2013 / BS EN55024:2010 / BS EN 55035:2017 / BS EN 61000-3-2:2014 / BS EN 610003-3:2013
•  ICES (Canada) ICES-003 issue 7
•  Safety objectives referred to in Article 3 and set out in Annex I of DIRECTIVE 2014/35/EU have been fulfilled
•  RoHS compliant to the 2011/65/EU + 2015/863 directive
