Analog Devices / Maxim Integrated TMCM-1638 Einachsen-Regler-/Treibermodule

Analog Devices TMCM-1638 Einachsen-Controller-/Treibermodule sind für einphasige DC-Motoren, zweiphasige bipolare Schrittmotoren und dreiphasige BLDC-Motoren ausgelegt. Die TMCM-1638 Module arbeiten mit der TMCL FirmWare, die einen eigenständigen Betrieb und eine direkte Modussteuerung mit dem TMCL™ -Protokoll oder der CANopen® -Firmware ermöglicht, welche die Steuerung mit dem CANopen-Protokoll unterstützt.

Die TMCM-1638 Einachsen-Controller-/Treibermodule von ADI verfügen über eine Motorversorgungsspannung von +10 VDC bis 52 VDC und einen Motorstrom bis zu 7 ARMS. Die Module umfassen Hall-Sensoreingänge, Schritt-/Richtungseingänge, Stopp-Schalter und Home-Schalter-Eingänge sowie Universal-Ein-/Ausgänge.

Merkmale

  • Einachsiger Regler/Treiber mit feldorientierter Steuerung
  • +10 VDC bis 52 VDC -Motorversorgungsspannung
  • Bis zu 7 ARMS Motorstrom
  • RS485- und CAN-Schnittstelle
  • Einendige ABN-Encoder-Schnittstelle
  • Hall-Sensoreneingänge
  • Schritt-/Richtungseingänge
  • Stoppschalter- und Referenzschaltereingänge
  • Universal-Ein- und Ausgänge

Applikationen

  • Laborautomatisierung
  • Fertigung
  • Halbleiter-Handhabung
  • Robotik
  • Fabrikautomatisierung
  • Prüf- und Messsysteme
  • Biowissenschaften
  • Biotechnologie
  • Handhabung von Flüssigkeiten

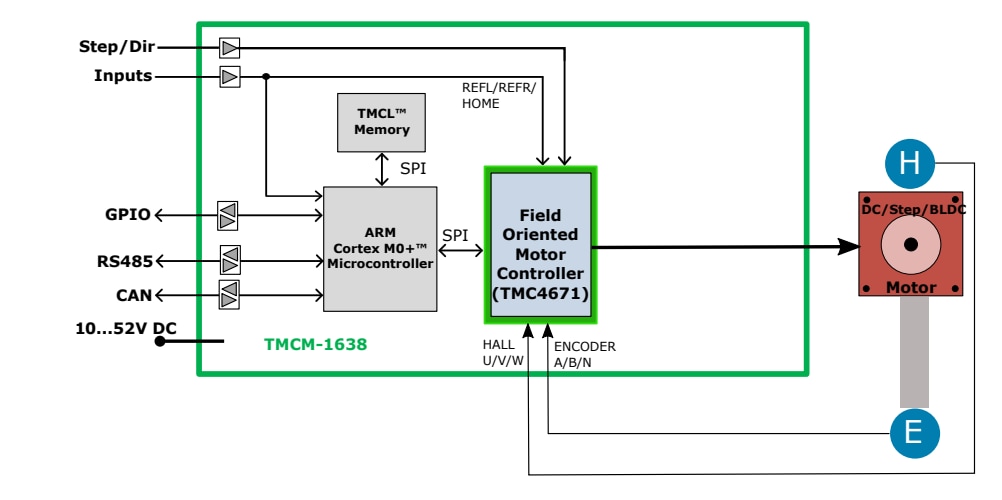

Vereinfachtes Blockdiagramm

Blockdiagramm - Analog Devices / Maxim Integrated TMCM-1638 Einachsen-Regler-/Treibermodule
