Maxim IC MAX16819 2MHz LED-Treiber mit hoher Helligkeit

Maxim MAX16819 2MHz HB LED-Treiber

Die Maxim MAX16819 2MHz LED-Treiber mit hoher Helligkeit (HB LED), die die High-Side-Strommessung und die 5000:1 Dimmung ermöglichen, sind kostengünstige Lösungen für die Innen-/Außenbeleuchtung in Fahrzeugen, Architektur- und Umgebungsbeleuchtungen, LED-Lampen (wie MR 16) und LED-Beleuchtungsanwendungen. Die Maxim MAX16819 HB LED-Treiber werden mit einer Eingangsspannung von 4,5V bis 28V betrieben und verfügen über einen eingebauten 5V/10mA-Regler. Ein High-Side-Strommessungsresistor passt den Ausgangsstrom an und ein dedizierter PWM-Eingang (DIM) ermöglicht eine große Auswahl an Impuls-Dimmungen. Der MAX16819 ermöglicht die High-Side-Strommessung und verfügt über eine eingebaute Stromeinstellungsschaltung, für reduzierte externe Komponentenzählungen, und liefert einen LED-Strom mit einer Genauigkeit von ±5%.

Merkmale
  • High-Side-Strommessung
  • Dedizierter 5000:1 Dimmungsinput
  • 20kHz maximale Dimmungsfrequenz
  • Hysteretische Steuerung: Keine Ausgleichung
  • Bis zu 2MHz Schaltfrequenz
  • ±5% LED-Stromgenauigkeit
  • Anpassbarer konstanter LED-Strom
  • 4,5V bis 28V Eingangsspannungsbereich
  • Über 25W Ausgangsleistung
  • 5V, 10mA On-Board-Regler
  • -40°C bis +125°C Betriebstemperaturbereich
Anwendungsbereiche
  • Architektur-, Industrie- und Umgebungsbeleuchtung
  • Rückfahr-, Nebelscheinwerfer und Tagfahrlicht für die Automobilindustrie
  • Head-up-Display
  • Anzeige- und Notbeleuchtungen

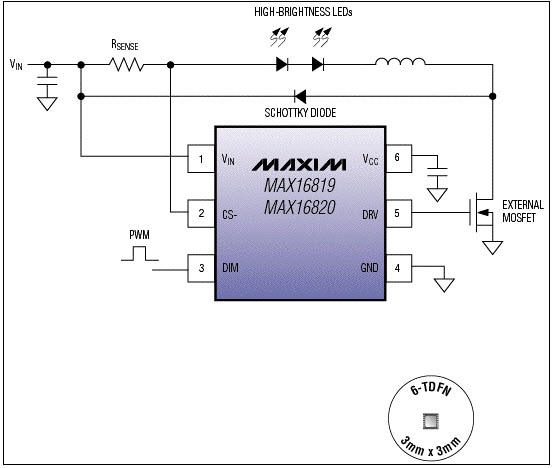

Typischer Betriebsschaltkreis
Typischer Betriebsschaltkreis
