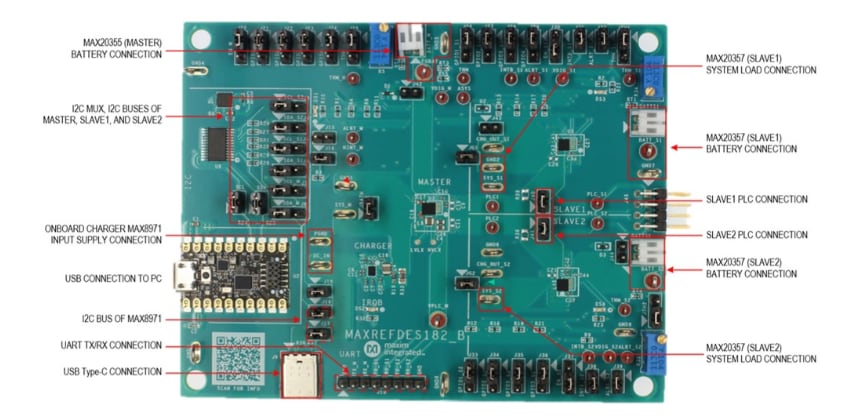

Analog Devices / Maxim Integrated MAXREFDES182 Board
Das Analog Devices MAXREFDES182 Board ist eine vollständig bestückte und getestete oberflächenmontierte Leiterplatte (PCB), die ein integriertes Powerline-Kommunikationssystem (PLC) und Ladesystem unterstützt. Das PLC- und Ladesystem werden in Applikationen wie echten drahtlosen Stereo-Headsets (TWS) verwendet. Darüber hinaus ist ein MAX20355 der primäre IC im Ladegehäuse, während der MAX20357 der sekundäre IC im Ohrhörer ist. Das MAXREFDES182 Board von Analog Devices enthält eine integrierte I2C-Schnittstelle und ein USB-Mikro-B-Kabel. Für den MAXREFDES182 ist eine auf MS Windows®basierende grafische Benutzeroberfläche (GUI) verfügbar, die ein Betriebssystem ab Windows 7 erfordert.
Merkmale
- Systemlösung für das Laden und die Datenübertragung über einen einzigen Kontakt
- Erkennung von Einführung/Entfernung
- Verschiedene PLC-Befehle
- Autonomes Laden mit Headroom-Kontrolle
- Mailbox-Datenübertragung
- Feuchtigkeitserkennung
Applikationen
- Echte kabellose Stereo-Kopfhörer (TWS)
- Augmented Reality-Brille
- Wearables
Erforderliche Ausrüstung
- MAXREFDES182 Evaluierungskit
- Einstellbares DC-Netzteil
- USB Type-C Kabel (optional, wird zum Einschalten vom MAX8971 verwendet)
- 1-Zellen Li-Ionen-Akku mit Schutz oder Batteriesimulator
- Oszilloskop
- Voltmeter
- Amperemeter
- USB-Mikro-B-Kabel
- PC mit Windows 7- oder einem neueren Windows-Betriebssystem und USB-Anschluss
Weitere Ressourcen
Übersicht
Videos
Veröffentlichungsdatum: 2023-02-27
| Aktualisiert: 2023-12-12
