Analog Devices / Maxim Integrated MAX96705/MAX96711 Evaluierungskits

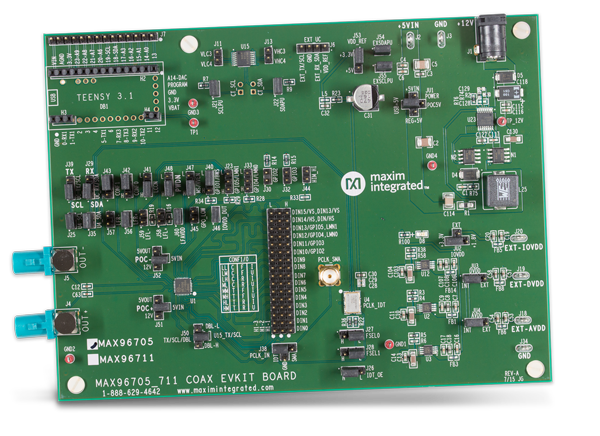

Die Maxim MAX96705COAXEVKIT/MAX96711COAXEVKIT Koaxial-Evaluierungskits bieten eine bewährte Lösung für die Evaluierung der MAX96705 und MAX96711. Der MAX96705 und MAX96711 sind serielle Gigabit-Multimedia-Link-(GMSL)-Serialisierer mit hoher Bandbreite. Sie werden mit einem Streuspektrum und einem Vollduplex-Steuerkanal über die Verwendung eines Standard-FAKRA-Koaxial- oder STP-Kabels geliefert. Das Evaluierungskit enthält auch eine Windows Vista®- und Windows 7-kompatible Software, die eine einfache grafische Benutzeroberfläche (GUI) für das Testen von Bauteilfunktionen bietet. Das Evaluierungskit wird mit einem installierten MAX96705GTJ+ oder MAX96711GTJ+ IC geliefert.
Merkmale
- Accepts 16-bit parallel input data and outputs gmsl serial data through FAKRA connectors
- Microsoft Windows compatible software
- USB-controlled interface (cable included)
- USB powered
- Proven PCB layout
- Fully assembled and tested
Erforderliche Ausrüstung
- MAX96705 or MAX96711 Serializer EV Kit
- MAX96706 or MAX96708 Deserializer EV Kit
- 2m FAKRA cable assembly (included with the deserializer EV kit)
- >20MHz function generator
- PC with Microsoft Windows and an available USB port
- 5V DC, 500mA power supply
Verwandtes Produkt
Analog Devices / Maxim Integrated MAX96705 16-Bit-GMSL-Serialisierer
Kompakter Serialisierer mit Funktionen, die sich vor allem für Kameraanwendungen in Fahrzeugen eignen.

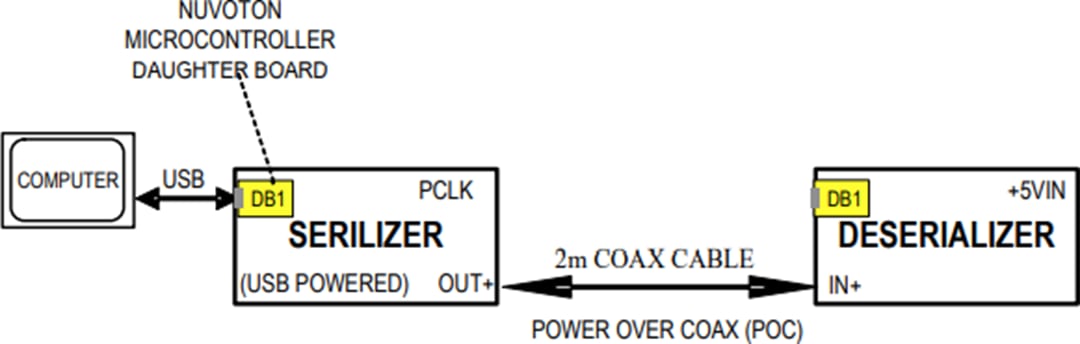

Setup Example

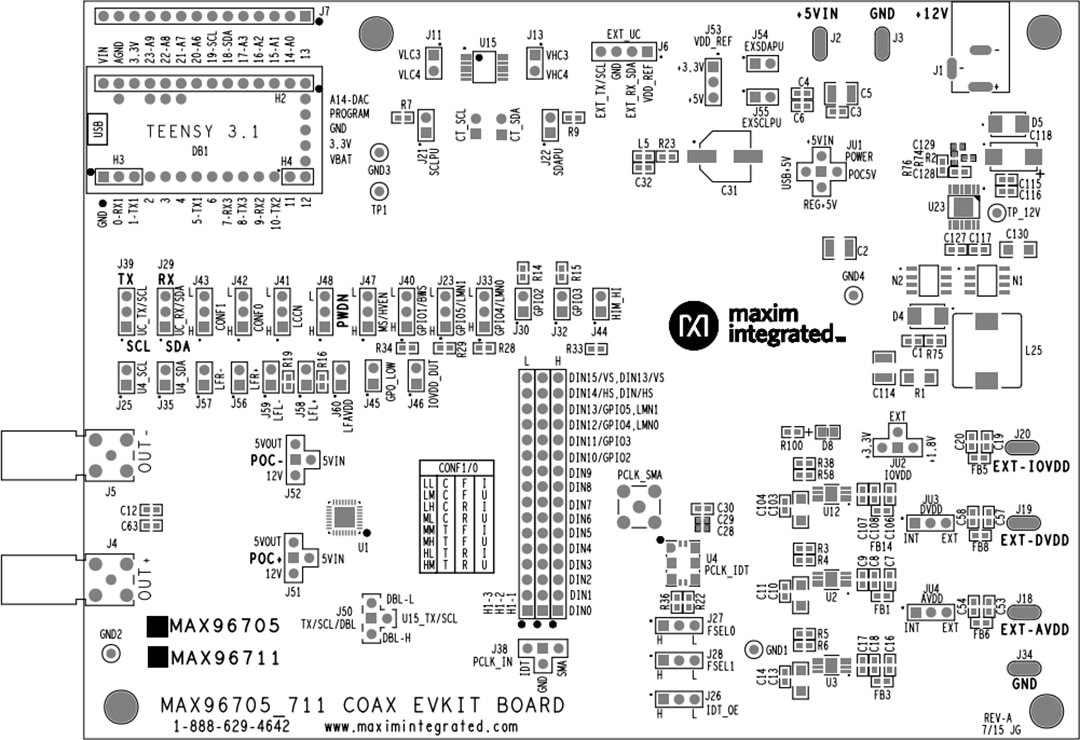

Board Layout
Veröffentlichungsdatum: 2016-06-09
| Aktualisiert: 2023-04-19
