Analog Devices / Maxim Integrated MAX77840EVKIT PMIC-Evaluierungskit

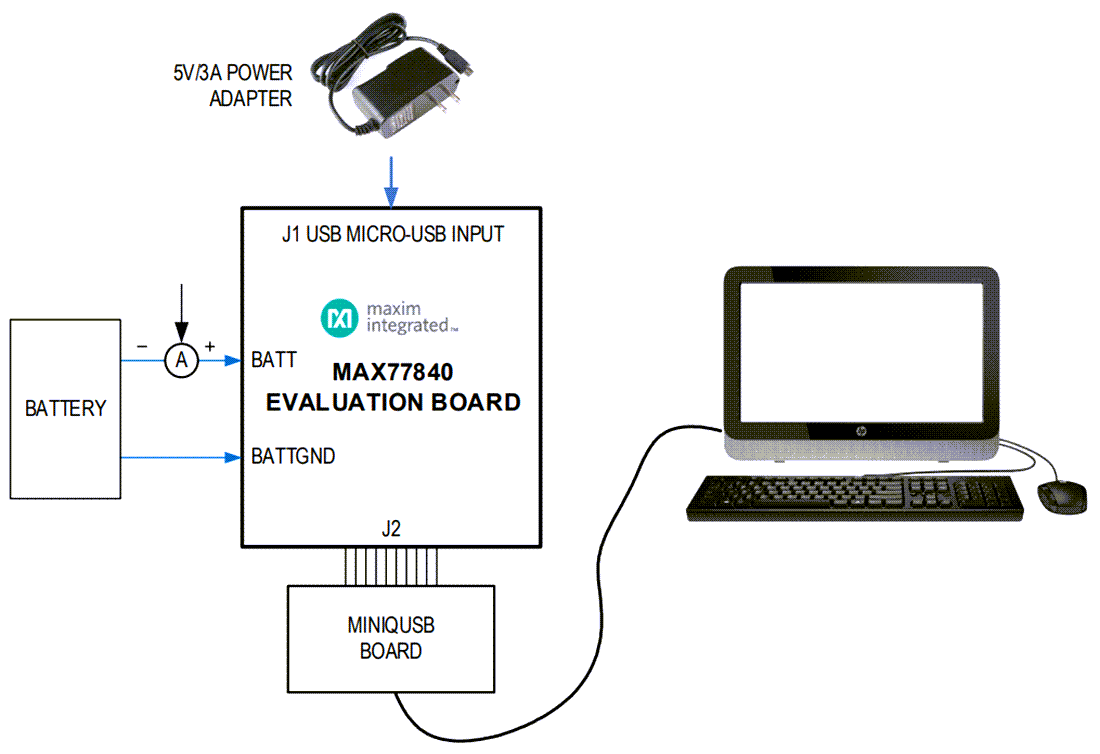

Das Analog Devices MAX77840EVKIT PMIC-Evaluierungskit ist eine vollständig bestückte und getestete Leiterplatte (PCB), die den MAX77840 Batteriemanagement-Schnittstellen-PMIC für Smartphones demonstriert. Das Kit besteht aus einem Board und dem MINIQUSB mit einem Erweiterungsboard-Befehlsmodul. Der MAX77840 enthält ein 3,15-A-Einzeleingangs-Schaltmodus-Ladegerät mit Reverse-Boost-Funktion für eine Einzellen-Lithium-Ionen-Batterie (Li+), eine USB-BC1.2 Adaptertyp-Erkennung mit proprietärer ModelGauge-Batteriemesstechnologie und einen Safeout-LDO. Das Kit von Analog Devices wird standardmäßig mit dem installierten MAX77840 geliefert. Das MiniQUSB-Board mit einem Erweiterungsboard sollte verwendet werden, um einem PC die Verwendung eines USB-Anschlusses zur Emulierung einer I²C-2-Draht-Schnittstelle zu ermöglichen. Eine Windows®-basierte grafische Benutzeroberfläche (GUI) ist für die Verwendung mit dem Kit erhältlich.
