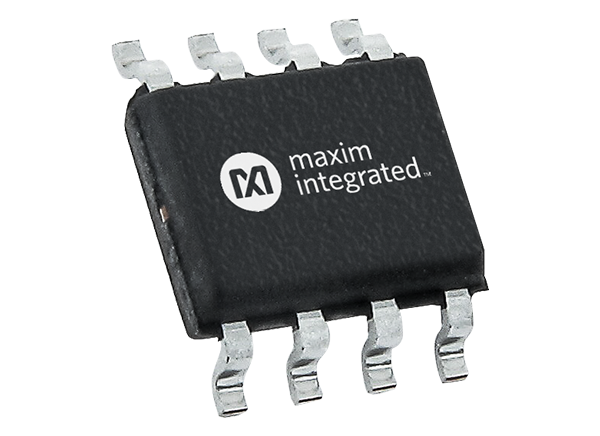

Analog Devices / Maxim Integrated MAX33040E/MAX33041E CAN-Transceiver
Die Analog Devices CAN-Transceiver MAX33040E/MAX33041E verfügen über einen erweiterten ±40 V-Fehlerschutz an CANH und CANL. Die Transceiver werden für Geräte verwendet, bei denen ein Überspannungsschutz erforderlich ist. Die Bauteile verfügen über ein hohes ±40 kV ESD HBM und einen Eingangs-Gleichtaktbereich (CMR) von ±25 V an CANH und CANL. Dies übertrifft die ISO 11898-2 CAN-Norm von -2 V bis +7 V. Die Bauteile sind ideal für Anwendungen, bei denen moderates elektrisches Rauschen die Massepegel zwischen zwei Knoten oder Systemen beeinflussen kann. Diese Bauteile von Analog Devices verfügen über einen Abschaltstift und einen Multifunktions-Standby-Stift.
Merkmale
- Integrierte Schutzfunktionen erhöhen die Stabilität
- Erhöhter Schutz auf CANH und CANL
- Fehlertolerant: ±40 V
- ±40 kV ESD Human Body Model (HBM) Schutz
- ±25 V Erweiterter Gleichtakt-Eingangsbereich (CMR)
- Kurzschluss-Sicherung
- Sender-dominantes Timeout verhindert eine Sperrung
- Thermische Abschaltung
- Erhöhter Schutz auf CANH und CANL
- Produktfamilie bietet flexible Design-Optionen
- Langsame Anstiegsrate zur Reduzierung von EMI
- Stromsparender Standby-Modus
- Kleine Gehäuse-Optionen zur Einsparung von PCB-Fläche
- 8-Bump WLP
- 8-Pin SOT23
- 8-poliges SOIC
- Hochgeschwindigkeitsbetrieb von bis zu 5 MBit/s
- Betriebstemperaturbereich: -40 °C bis +125 °C
Applikationen
- Industrieanlagen
- Messgeräte
- Motorsteuerung
- Gebäudeautomatisierung
- Industrie-Drohne
- Service- und Ausbildungsroboter
Blockdiagramm
