Analog Devices / Maxim Integrated MAX25530 Evaluierungskit
Das Analog Devices Inc. MAX25530 Evaluierungskit ist zur Evaluierung der Funktionsweise des MAX25530 IC konfiguriert, der ein hochintegriertes Netzteil mit LED-Hintergrundbeleuchtungstreiber für Automotive-TFT-LCD-Applikationen ist. Das MAX25530 Evaluierungskit ist eine vollständig bestückte und getestete PCB zur Oberflächemontage, die eine vollständige Leistungsmanagementlösung für Automotive-Displays bietet. Das Evaluierungskit enthält einen Auf-/Abwärtswandler, einen Aufwärtswandler, zwei Gate-Spannungsregler und einen Aufwärtswandler, der einen Quad-Ketten-LED-Treiber versorgt.Das ADI MAX25530 Evaluierungskit kann für den Betrieb im eigenständigen Modus oder im I2C-Modus konfiguriert werden. Das Evaluierungskit verfügt über eine I2C-Schnittstelle, die zusammen mit dem MINIQUSB+ Adapterboard oder einem I2C-Master von einem Drittanbieter betrieben werden kann. Darüber hinaus enthält das Kit eine Windows®-kompatible Software, die eine einfache grafische Benutzeroberfläche (GUI) für das Üben der Funktionen des ICs bietet.
Merkmale
- Demonstriert die Robustheit des MAX25530
- Eingangsbereich für TFT-Leistungsbereich: 2,8 V bis 5,5 V
- Eingangsbereich für LED-Treiberbereich: 4,5 V bis 42 V
- I2C-programmierbare Aufwärts- und invertierte Auf-/Abwärts-Schaltfrequenz von 2,2 MHz oder 430 kHz mit einer Frequenzspreizungsoption des TFT-Leistungsbereichs
- I2C-programmierbare Aufwärtsfrequenz von 2,2 MHz oder 440 kHz mit einer Frequenzspreizungsoption auf dem LED-Treiberbereich mit vier 150-mA-LED-Treibern
- TFT-Bereich-Standard-Ausgangsspannungen (eigenständiger Modus)
- Ausgang von +6 V bei 120 mA (Aufwärtsschaltregler)
- Ausgang von -6 V bei 100 mA (invertierender Auf-/Abwärtsschaltregler)
- Ausgang von +16 V bei 10 mA (positive Ladungspumpe)
- Ausgang von -7 V bei 10 mA (negative Ladungspumpe)
- HB-LED-Ketten-Ausgangsströme konfigurierbar für 20 mA, 50 mA, 100 mA, 120 mA oder 150 mA
- Flexible widerstandsprogrammierbare TFT-Ausgangssequenzierung (eigenständiger Modus)
- Demonstriert die Zyklus-für-Zyklus-Strombegrenzung und die thermischen Abschaltfunktionen auf dem Aufwärts-LED-Treiber
- Demonstriert die adaptive Spannungsoptimierung auf dem LED-Treiberbereich
- I2C-Programmierbarkeit
- Dedizierte GUI
- Bewährtes PCB-Layout und thermisches Design
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- MAX25530 Evaluierungskit
- 2-A-DC-Netzteil: 2,8 V bis 5,5 V
- 4-A-DC-Netzteil von 5 V bis 36 V
- Zwei digitale Voltmeter (DVMs)
- Vier reihengeschaltete HB-LED-Ketten (mit jeweils 6 LEDs) mit einer Nennleistung von nicht weniger als 150 mA
- Stromsonde zur Messung des HB-LED-Stroms
- MINIQUSB+-Schnittstellenboard mit USB-Kabel
- Windows-kompatibler PC mit USB-Ersatzanschluss

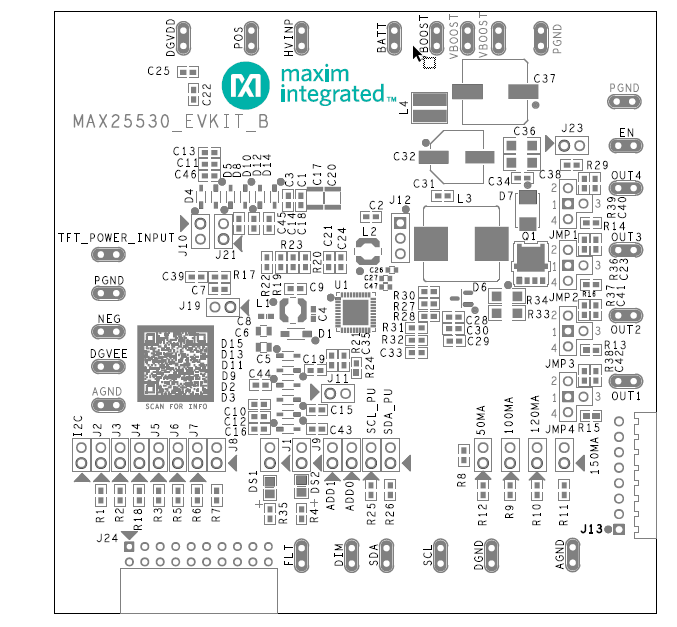

PCB-Layout
Veröffentlichungsdatum: 2021-04-09
| Aktualisiert: 2023-04-13
