Analog Devices / Maxim Integrated MAX25432BEVKIT Evaluierungskit

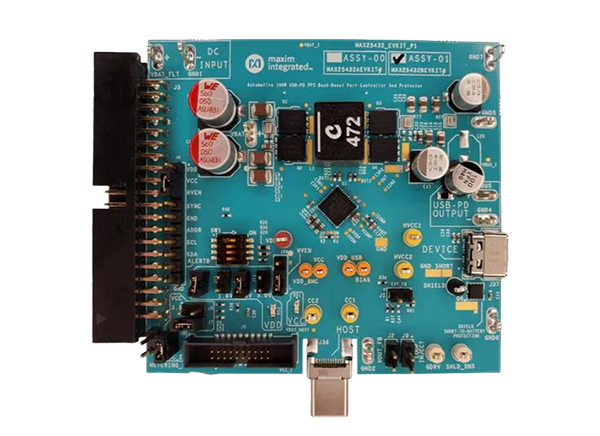

Das Analog Devices Evaluierungskit MAX25432BEVKIT ist eine bestückte und getestete Leiterplatte (PCB) zur schnellen und einfachen Demonstration des MAX25432 IC. Der MAX25432 Automotive Buck-Boost Port Controller und Protector ist für USB-Host- oder Downstream-Anwendungen (DFP) im Automobilbereich konzipiert. Der MAX25432 kombiniert einen Buck-Boost-Controller in Automotive-Qualität, der eine programmierbare Stromversorgung (PPS) über den gesamten Bereich von 3,3 V bis 21 V bei bis zu 6,35 A, ein analoges USB-Power-Delivery-(USB-PD)-Front-End (AFE), Legacy-USB-Ladeunterstützung und USB-Type-C^®-Schutzschalter bietet. Das Kit enthält den MAX25432BATLG/V+ Automotive 100 W USB-PD PPS Buck-Boost Port Controller und Protector, der für Head-Unit-, Multimedia-Hub-, Rear-Seat-Infotainment- und Dedicated Charging Port (DCP)-Applikationen vorgesehen ist.

Das MAX25432BEVKIT Evaluierungskit von Analog Devices demonstriert die intelligente Kurzschlusserkennung und den Schutz des MAX25432. Die intelligente Funktion zur Erkennung und zum Schutz von Kurzschlüssen zwischen Abschirmung und Batterie schützt vor hohen Kurzschlussströmen, die im Fehlerfall von der Fahrzeugbatterie durch die Kabelabschirmung zur Modulmasse fließen, und verhindert so Schäden am Fahrzeugmodul.

Merkmale

100 W USB-PD Rev. 3.0 mit PPS für CDP- und DCP-Anwendungen
Legacy-USB-2.0-Ladeunterstützung – erfüllt MFi R3x
Programmierbare feste und erweiterte PDOs mit dem Featherboard und GUI

Testpunkte für Signale und Buck-Boost-Analyse verfügbar
Vollständig montiert und getestet, bewährtes PCB-Layout

Lieferumfang Kit

Ein MAX25432B Hauptboard
Ein Feather-Board und ein 20-poliges Flachbandkabel
Ein Pico-Board und ein 10-poliges Flachbandkabel

Ein USB-C Breakout Board
Ein 6 Fuss (ca. 1,8 m) USB Typ-C 5A-Kabel
Zwei USB-Mikro-B-Kabel

Erforderliche Ausrüstung

Ein MAX25432B EV-Kit Hauptboard
Eine Featherboard
Ein USB Typ-C Kabel

Ein 14 V/8 A DC-Netzteil oder eine Autobatterie (VBAT) (nicht enthalten)
Ein USB-PD Bauteil mit PPS wie z. B. ein Smartphone oder ein PD-Trigger (nicht enthalten)
