Analog Devices / Maxim Integrated MAX22563 bis MAX22566 Digitalisolatoren

Analog Devices MAX22563 bis MAX22566 sind eine Produktfamilie von verstärkten, schnellen, stromsparenden, galvanischen Sechskanal-Digitalisolatoren, die proprietäre Prozesstechnologie verwenden. Alle Bauteile verfügen über eine Isolierung für eine Widerstandsnennspannung von 3,75 kV_RMS für 60 Sekunden. Automotive- und Universal-Bauteile sind für den Betrieb bei Umgebungstemperaturen von -40 °C bis +125 °C ausgelegt. Diese Module von Analog Devices übertragen digitale Signale zwischen Schaltungen mit verschiedenen Leistungsbereichen mit nur 0,71 mW pro Kanal bei 1 MBit/s (1,8-V-Versorgung). Die stromsparende Funktion reduziert die Systemdissipation, erhöht die Zuverlässigkeit und ermöglicht kompakte Designs. Die Bauteile sind mit einer maximalen Datenrate von 25 MBit/s oder 200 MBit/s und mit Ausgängen verfügbar, die entweder standardmäßig hoch oder standardmäßig niedrig sind. Die Bauteile verfügen über eine geringe Laufzeitverzögerung und einen niedrigen Taktjitter, wodurch die Systemlatenz reduziert wird.

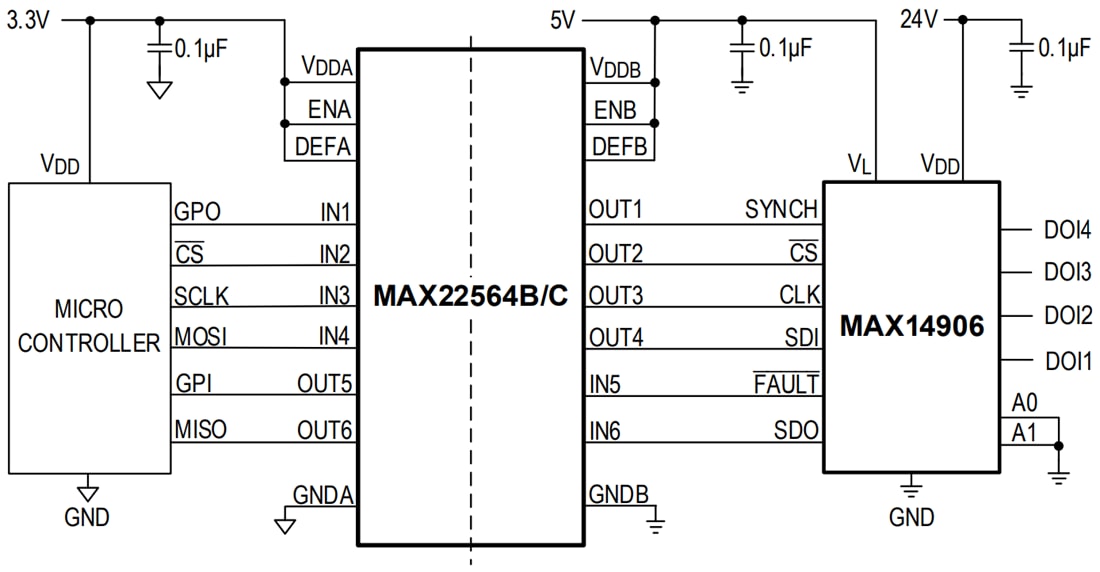

Durch unabhängige 1,71-V- bis 5,5-V-Versorgungen auf jeder Seite des Isolators eignen sich die Bauteile auch für den Einsatz als Pegelumsetzer. Der MAX22563 verfügt über drei Kanäle, die Signale in eine Richtung und drei Kanäle, die Signale in die entgegengesetzte Richtung übertragen. Der MAX22564 bietet vier Kanäle, die Signale in eine Richtung und zwei Kanäle, die Signale in die entgegengesetzte Richtung übertragen. Der MAX22565 bietet fünf Kanäle, die Signale in eine Richtung übertragen und einen Kanal, der Signale in die entgegengesetzte Richtung überträgt. Der MAX22566 von Analog Devices verfügt über alle sechs Kanäle, die Signale in eine Richtung übertragen. Die Bauteile mit einem /V-Suffix sind AEC-Q100-qualifiziert.

Merkmale

AEC-Q100-Qualifizierung für /V-Bauteile
Verstärkte galvanische Isolierung für digitale Signale

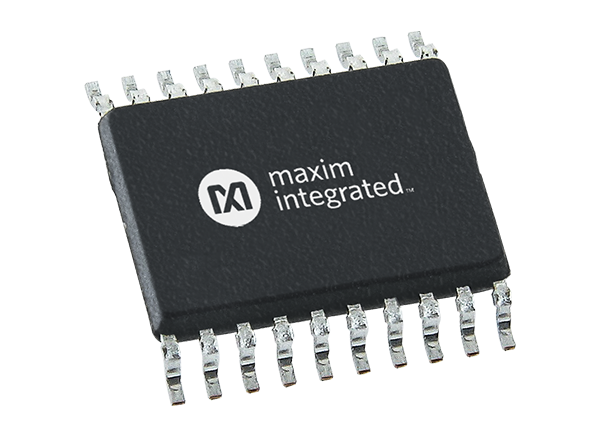

- 20-SSOP mit einer Kriech- und Luftstrecke von 5,5 mm
- Hält 3,75 kV_RMS für 60 Sekunden (V_ISO) stand
- Hält kontinuierlich 784 V_RMS (V_IOWM) stand
- Hält einem Stromstoß von ±10 kV zwischen GNDA und GNDB mit einer Wellenform von 1,2/50 μs stand
- Hohe CMTI (50 kV/μs, typisch)
Geringer Stromverbrauch
- 0,71 mW pro Kanal bei 1 MBit/s mit V_DD = 1,8 V
- 1,34 mW pro Kanal bei 1 MBit/s mit V_DD = 3,3 V
- 3,21 mW pro Kanal bei 100 MBit/s mit V_DD = 1,8 V

Geringe Laufzeitverzögerung und geringer Jitter
- Maximale Datenrate von bis zu 200 MBit/s
- Geringe Laufzeitverzögerung von 7 ns (typisch) bei V_DD = 3,3 V
- Taktjitter-RMS von 11,1 ps (typisch)
Behördliche Sicherheitsgenehmigungen (beantragt)
- UL gemäß UL1577
- cUL gemäß CSA Bulletin 5A
- VDE 0884-11 verstärkte Isolierung
