Analog Devices / Maxim Integrated MAX20730 Abwärtsschaltregler

Maxim MAX20730 Abwärtsschaltregler sind vollständig integrierte Schaltregler mit hohem Wirkungsgrad und PMBus™ für Applikationen, die von 4,5 V bis 16 V arbeiten und bis zu 25 A (max.) Last erfordern. Dieser Einzelchip-Regler bietet äußerst kompakte Stromversorgungslösungen mit hohem Wirkungsgrad und hochpräzisen Ausgangsspannungen sowie ausgezeichnetem Einschwingverhalten für Netzwerk-, Datenkommunikations- und Telekommunikations-Ausrüstungen. Dieser Regler bietet eine große Auswahl an programmierbaren Funktionen durch den PMBus oder einen Kondensator und einen Widerstand, der mit einem dedizierten Programmier-Pin verbunden ist. Mit dieser Funktion kann der Betrieb für eine bestimmte Applikation optimiert werden, wodurch die Komponentenanzahl und/oder die der Einstellung entsprechenden Kompromisse zwischen der Leistungsfähigkeit und den Systemkosten des Reglers reduziert werden. Mit der einfachen Programmierung kann das gleiche Design für mehrere Applikationen verwendet werden.

Merkmale

  • Hohe Leistungsdichte und niedrige Komponentenanzahl
    • Gesamtlösungsgröße: 509 mm2, einschließlich Induktivität und Ausgangskondensatoren
    • 90,8 % Spitzenwirkungsgrad mit VDDH = 12 V und VOUT = 1 V
    • Schnelles Einschwingverhalten: unterstützt Transienten mit bis zu 300 A/μs Lastschritten
  • Optimiertes Bauelement-Betriebsverhalten und Wirkungsgrad mit reduziertem Zeitaufwand für das Design
    • PMBus-konforme Schnittstelle für Telemetrie und Leistungsmanagement
    • Spannungs-, Strom- und Temperatur-Meldungen durch digitalen Bus
  • Zuverlässigere Stromversorgung mit System- und IC-Eigenschutzfunktionen
    • Differential-Fernerkundung mit Leerlauf-Erkennung
    • Hiccup-Überstromschutz
    • Programmierbare thermische Abschaltung

Applikationen

  • Kommunikationsgeräte
  • Netzwerkausstattung
  • Server und Speichergeräte
  • Punktlast-Spannungsregler
  • μP-Chipsätze
  • Speicher VDDQ
  • I/O

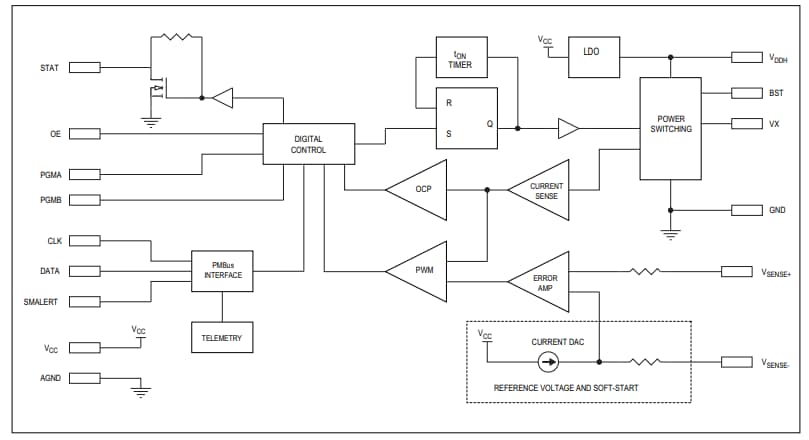

Blockdiagramm

Blockdiagramm - Analog Devices / Maxim Integrated MAX20730 Abwärtsschaltregler

Verwandtes Produkt

Analog Devices / Maxim Integrated MAX20730EVKIT Evaluierungskit

Dient als Referenzplattform für die Evaluierung des MAX20730 Spannungsregler-ICs.
