Analog Devices / Maxim Integrated MAX20011CEVKIT Wandler-Evaluierungskit

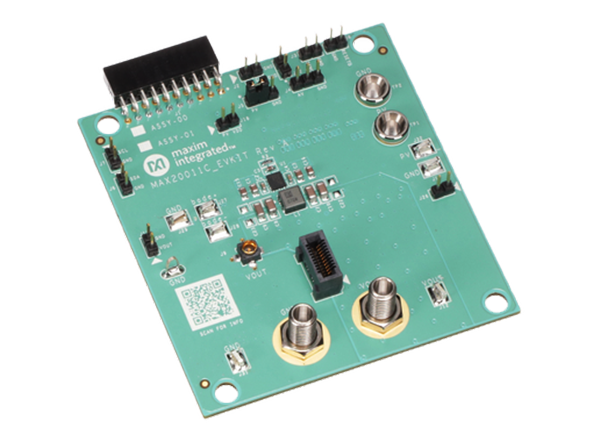

Das Analog Devices MAX20011CEVKIT Converter Evaluation Kit ist eine vollständig bestückte und getestete Leiterplatte zur Demonstration der Leistungsfähigkeit des Abwärtsspannungsreglers MAX20011C. Der MAX20011C von Analog Devices hat eine Ausgangsstrombelastbarkeit von 16 A. Der IC arbeitet mit einer Eingangsspannung von 3 V bis 5,5 V und kann einen Spannungsbereich von 0,5 V bis 1,275 V regeln.
Der Baustein verfügt über einen 2,2-MHz-PWM-Modus mit fester Frequenz für eine bessere Störfestigkeit und ein besseres Lastübergangsverhalten. Der Frequenzbetrieb von 2,2 MHz ermöglicht die Verwendung von Vollkeramikkondensatoren und reduziert die Anzahl externer Komponenten. Die programmierbare Frequenzspreizungsmodulation reduziert abgestrahlte elektromagnetische Emissionen. Integrierte Schalter mit niedrigem RDS(ON) verbessern den Wirkungsgrad bei schweren Lasten und machen das Layout zu einer viel einfacheren Aufgabe für diskrete Lösungen.
Die I2C-Schnittstelle unterstützt eine dynamische Spannungsanpassung mit programmierbaren Anstiegsraten. Weitere Funktionen umfassen einen programmierbaren Soft-Start sowie einen Überstrom- und Übertemperaturschutz. Das MAX20011CEVKIT von Analog Devices wird vorgetestet geliefert und kann sofort verwendet werden.
Merkmale
- DC/DC-Wandler mit hohem Wirkungsgrad
- Bis zu 16 A Spitzenausgangsstrom
- 3 V bis 5,5 V Eingangs-Versorgungsspannung
- I2C - Benutzerkonfigurierbar
- Hervorragendes Lasttransienten-Einschwingverhalten
- Betrieb von 2,2 MHz oder 1,1 MHz
- Testpunkte für die Bode-Plot-Messung
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Verwandtes Produkt
Analog Devices / Maxim Integrated MAX20011x Abwärtswandler
Wird mit einem Eingangsspannungsbereich von 3,0 V bis 5,5 V betrieben und liefert einen Ausgangsspannungsbereich von 0,5 V bis 1,275 V.
