Analog Devices / Maxim Integrated MAX20011x Abwärtswandler

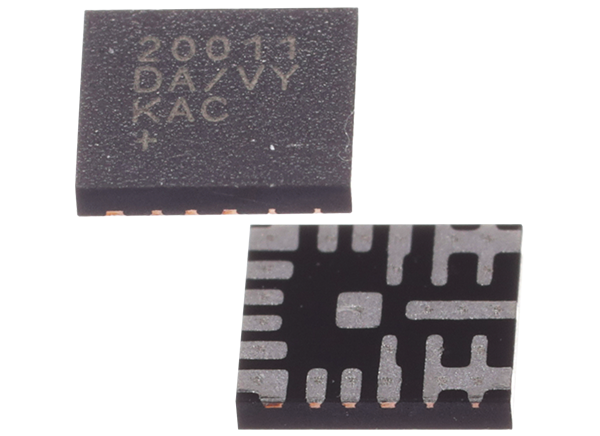

Analog Devices MAX20011C, MAX20011D und MAX20011G hocheffiziente Abwärtswandler werden mit einem Eingangsspannungsbereich von 3,0 V bis 5,5 V betrieben und liefern einen Ausgangsspannungsbereich von 0,5 V bis 1,275 V. Der große Eingangs-/Ausgangsspannungsbereich und die Fähigkeit, einen Spitzenstrom bis zu 16 A bereitzustellen, machen dieses Bauteil ideal für On-Board-Punktlast- und Nachregelungs-Applikationen. Die MAX20011C, MAX20011D und MAX20011G erzielen einen Ausgangsfehler von ±1,5 % über Last-, Leitungs- und Temperaturbereiche.
Diese Abwärtswandler verfügen über einen PWM-Modus mit einer Festfrequenz von 2,2 MHz für eine bessere Rauschimmunität und ein besseres Last-Einschwingverhalten. Der Frequenzbetrieb von 2,2 MHz ermöglicht die Verwendung von Vollkeramikkondensatoren und reduziert die Anzahl externer Komponenten. Die programmierbare Frequenzspreizungsmodulation reduziert abgestrahlte elektromagnetische Emissionen. Integrierte Schalter mit niedrigem RDS(ON) verbessern den Wirkungsgrad bei hohen Lasten und machen das Layout einfacher als diskrete Lösungen.
Die Module werden mit werkseitig voreingestellter Ausgangsspannung angeboten. Die I2C-Schnittstelle unterstützt eine dynamische Spannungsanpassung mit programmierbaren Anstiegsraten. Weitere Funktionen umfassen einen programmierbaren Soft-Start sowie einen Überstrom- und Übertemperaturschutz.Die MAX20011C, MAX20011D und MAX20011G Abwärtswandler von Analog Devices werden in einem seitenbenetzbaren 17-Pin-FC2QFN-Gehäuse von 3,5 mm x 4,0 mm angeboten.
Merkmale
- DC/DC-Wandler mit hohem Wirkungsgrad
- Bis zu 16 A Spitzenausgangsstrom
- MAX20011C: 16A
- MAX20011D: 12A
- Differential-Fernspannungsmessung
- Betriebsversorgungsspannung: 3,0 V bis 5,5 V
- I2C-geregelte Ausgangsspannung (0,5 V bis 1,275 V in 6,25 mV-Schritten)
- Hervorragendes Lasttransienten-Einschwingverhalten
- Programmierbare Kompensation
- Betrieb von 2,2 MHz oder 1,1 MHz
- ±1,5 % Ausgangsspannungsgenauigkeit
- RESET-Ausgang
- Erzwungener PWM-Strommodus-Betrieb
- ASIL-D-konform
- Redundante Referenz
- BIST-Diagnostik
- PEC auf I2C
- Programmierbare OV/UV mit ±1 % Genauigkeit
- Übertemperaturschutz und Kurzschluss-Sicherung
- Seitenbenetzbares 17-Pin-FC2QFN-Gehäuse von 3,5 mm x 4,0 mm
- Automotive-Temperaturbereich: -40 °C bis +125 °C, Klasse 1
Applikationen
- ADAS-Systeme für Automotive
- SoC-Core-Leistung
Videos

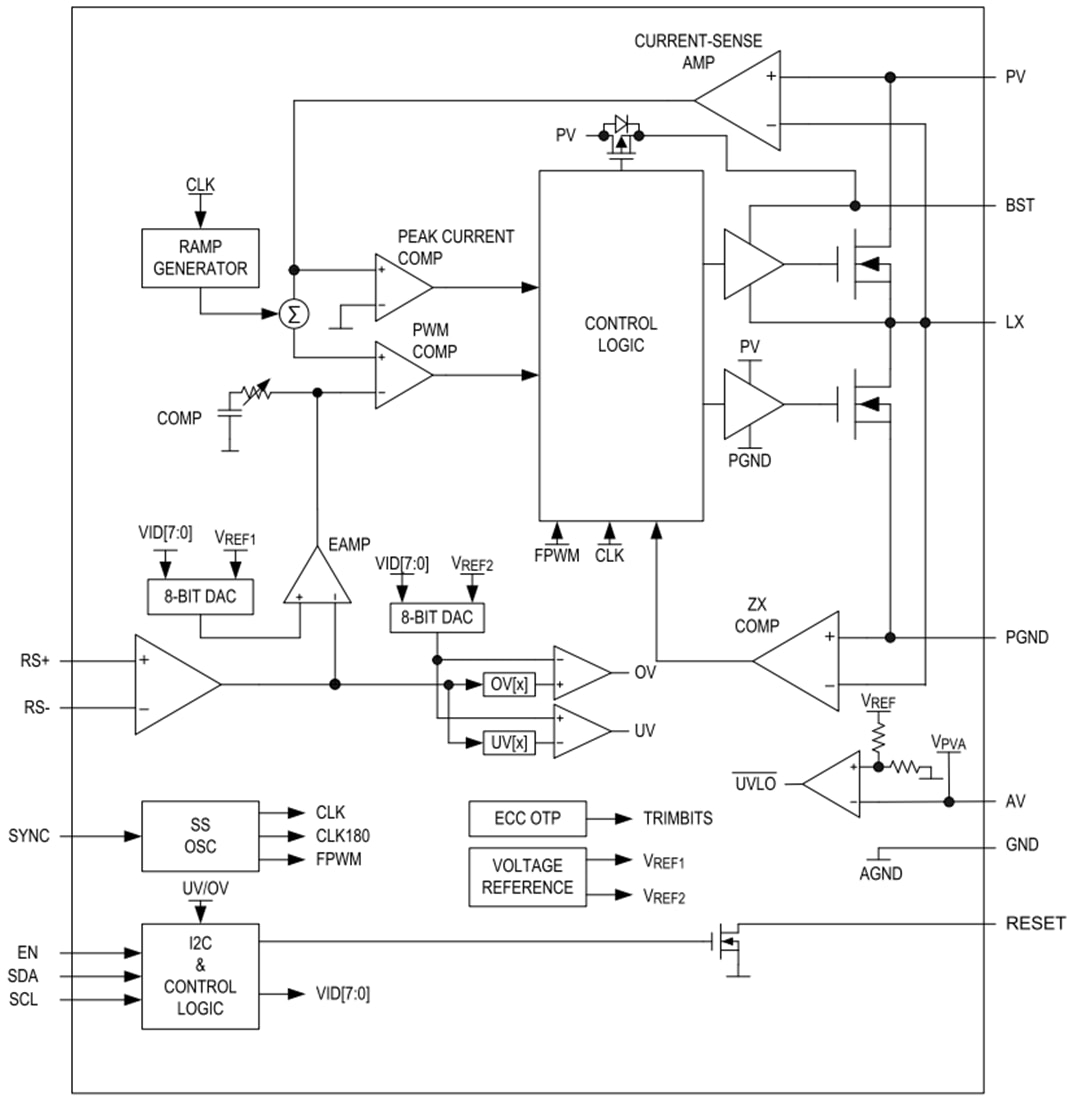

Blockdiagramm
