Analog Devices / Maxim Integrated MAX17643 Evaluierungskit
Das Analog Devices Inc. MAX17643 Evaluierungskit ermöglicht Benutzern die Evaluierung der MAX17643 DC/DC-Abwärtswandler. Die MAX17643 DC/DC-Abwärtswandler sind synchrone Himalaya-DC/DC-Abwärtswandler mit integrierten MOSFETs und hohem Wirkungsgrad, die über einen Eingangsspannungsbereich von 4,5 V bis 60 V betrieben werden.
Merkmale
- Wird mit einer Eingangsversorgung von bis zu 60 V betrieben
- Applikations-Schaltungen: 5 V und 3,3 V
- Laststrom: bis zu 2 A
- Schaltfrequenz: 500 kHz
- Freigabe-/UVLO-Eingang, widerstandsprogrammierbarer UVLO-Schwellenwert
- Programmierter Soft-Start von 1 ms
- Open-Drain-RESET-Ausgang
- Externe Frequenzsynchronisierung
- Überstrom- und Übertemperaturschutz
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- Eine DC-Stromversorgung von 60 V, 2 A
- Digitale Multimeter (DMM)
- Lastwiderstände, die bis zu 2 A senken können (1,65 Ω für eine 3,3-V-Applikations-Schaltung und 2,5 Ω für eine 5-V-Applikations-Schaltung)
Verwandte Produkte
Analog Devices / Maxim Integrated MAX17643 DC/DC-Abwärtswandler
Synchroner Himalaya-Hochspannungs-DC/DC-Abwärtswandler mit integrierten MOSFETs und hohem Wirkungsgrad.

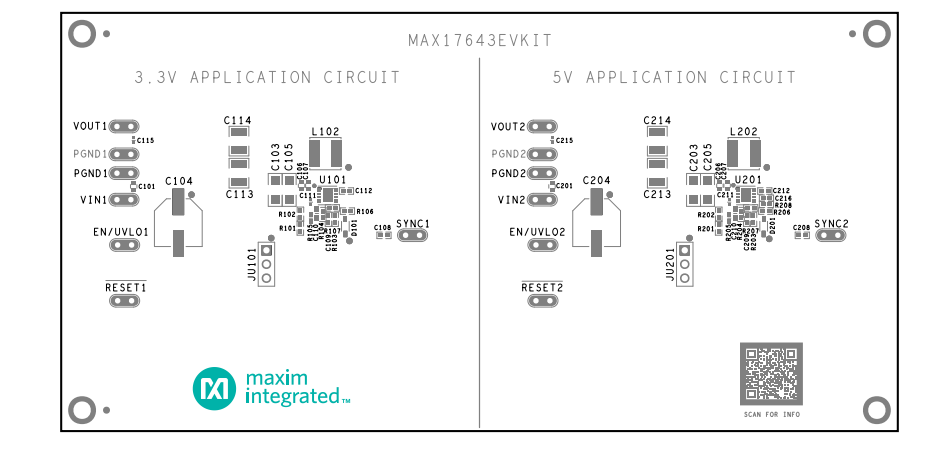

PCB-Layoutdiagramm
